【 瞬時/瞬時・積算流量表示計(据置型) 】【 流量表示計 】 FM-110

流量表示計
燃料流量検出器1台に対応

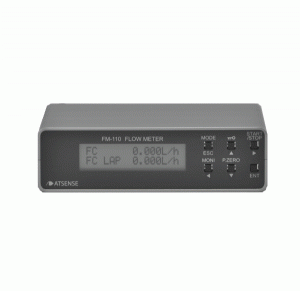

FM-110

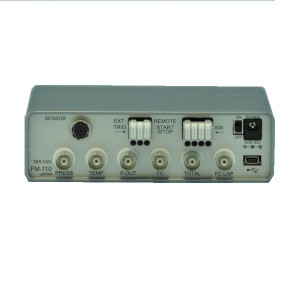

FM-110 背面

燃料流量計測に必要な機能.性能をすべて搭載

3通りの流量同時計測 瞬時、時間平均流量、積算流量

豊富な計測データ出力 アナログ、USBデータとパルス出力

特徴

  • 高速応答 アナログ出力1ms更新
  • アナログ5ch同時出力 瞬時流量・積算流量・積算時間平均流量・温度・圧力の5種類をアナログ出力で同時出力可能
  • USBデータ出力 表示データをUSBデータとして出力.アナログ出力と同時に出力可能
  • 総積算流量管理に便利な0.1mL毎に1パルス出力
  • 絶縁 各入力部と各出力部アイソレーション付き
  •  キーロック機能で誤操作を防止
  • 温度、圧力計測(オプション)
  • 容積流量の温度補正機能付

機能紹介

【高速アナログ出力】
アナログ出力の更新は1msと高速です.燃料流量の急峻な変動を精密に計測します.スロットル開度との追随性などの計測に活用できます。

【表示切替】
.計測中でも計測表示を切り替えてみることができます。瞬時流量/積算時間平均流量/積算流量/積算時間/前回積算流量/前回積算時間/圧力/温度の8種類から「MONI」キーで4パーンを切り替えて表示でき便利です

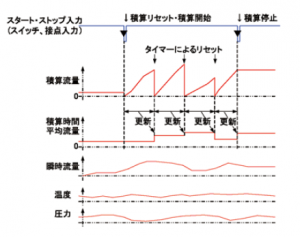

【タイムアップ機能を使った自動計測】 たとえばあらかじめ20秒と積算時間を設定し、20秒間の平均流量を繰り返し計測させることが可能です。 瞬時流量、温度、圧力のデータは常にリアルタイムに計測されます。

タイムアップ機能



仕様

FM-110 車載型流量表示計

演算部
接続検出器 燃料流量検出器及び本器対応の流量信号を出力する流量計
温度補正 検出した温度から基準温度時の体積流量へ補正
質量換算 検出した体積流量と設定した密度から換算
表示部
表示方式 16桁×2行文字高約5.6mm キャラクタLCD、バックライト緑
更新時間 0.1s(瞬時温度・圧力は約0.8s)/1.0s
項目(単位)
 瞬時流量/積算平均流量 L/h / L/min / mL/min / kg/h / kg/min / g/min
 積算流量 mL / L / g / kg
 積算時間 s
 瞬時温度
 瞬時圧力 kPa
表示桁数
瞬時流量/積算平均流量 整数部3桁と小数部3桁[xxx.xxx]
積算流量 整数部6桁と小数部3桁[xxxxxx.xxx]
積算時間 整数部6桁と小数部3桁[xxxxxx.xxx]
瞬時温度 整数部3桁と小数部1桁[xxx.x]
瞬時圧力 整数部4桁と小数部1桁[xxxx.x]
精度(センサ精度除く)
瞬時流量 ±50ppm(RD)±1digit
瞬時温度 ±0.5℃
瞬時圧力 ±0.5kPa
外部トリガ入力(EXT.TRIG)
入力点数 1点:SL-4000-CWJH-3PGY(サトーパーツ)
コネクタ プラグ:SL-4000-CP-3PGY(サトーパーツ)本体に付属
入力信号形態 無電圧入力:ON 電流 3mA・12ms以上、OFF 電流 0.5mA 以下
耐圧:-10~+80V
再入力禁止時間:0.5秒
機能 0V端子と短絡時に積算計測開始・停止またはリセット
センサ電源出力 +12V 100mA(max、他のセンサ電源との合計値)
スイッチ入力(SW)
入力点数 1点:SL-4000-CWJH-4PGY(サトーパーツ)
コネクタ プラグ:SL-4000-CP-3PGY(サトーパーツ)本体に付属
入力信号形態 無電圧入力:ON 電流 3mA・12ms以上、OFF 電流 0.5mA 以下
耐圧:-10~+80V
再入力禁止時間:0.5秒
モニタ出力 スタート/ストップスイッチ(別売)のランプを点滅または点灯
センサ電源出力 +12V 100mA(max、他のセンサ電源との合計値)
流量検出器接続部(SENSOR)
入力点数 1点:HR10A-10R-12S(71)(ヒロセ電機)
コネクタ ケーブル側:HR10A-10P-12P(73)またはHR10-10P-12P(73)(ヒロセ電機)
      HR10A-10P-12P(73)はカシメ工具別途必要
流量信号 単相及びA/B90° 位相差信号またはUP/DOWN信号
電圧信号またはオープンコレクタ、5Vに10kΩでプルアップ
温度信号 Pt100(3線式)
圧力信号 1-5V
センサ電源出力 +12V 100mA(max、他のセンサ電源との合計値)
パルス出力部(P OUT)
出力点数 1点
コネクタ BNCレセプタクル
出力項目 1/10/100/1000P/mL:積算流量が設定分解能増加毎に1パルス出力
出力電圧 0-5Vのロジック信号(出力電流 4mA/ch)
アナログ出力部(圧力・温度は検出器にセンサ実装時)
出力点数 5点
コネクタ BNCレセプタクル
スケーリング ゼロスケールはスケーリング不可
フルスケールは瞬時圧力 1MPa、瞬時温度 100℃固定。流量は可変
出力項目 瞬時流量/積算時間平均流量/積算流量/瞬時圧力/瞬時温度
許容負荷抵抗 10kΩ
精度(センサ精度除く)
 瞬時/積算 ±0.1%(FS)
 積算時間平均流量 ±0.1%(FS)
 瞬時圧力 ±0.15%(FS)
 瞬時温度 ±0.6%(FS)
更新時間
 瞬時流量 1~999個
 瞬時圧力 1~40個
積算計測停止条件
手動 積算計測開始操作から積算計測停止操作まで
積算時間 積算計測開始操作から設定した積算時間に達するまで
積算計測機能
単発計測 積算計測開始操作から積算計測停止条件成立まで1回計測
連続計測 外部入力または積算時間毎に積算計測を繰り返す
デジタル出力部
コネクタ USB mini-B
ドライバ Silicon Laboratories Inc.からダウンロード、仮想COMポートによるシリアル通信
更新時間 0.1s
出力項目 表示値
一般仕様
絶縁 電源入力/センサ電源出力・信号入力/電圧出力・パルス出力
電源 DC9V~32V, 5W(max)、ACアダプタ付属
 コネクタ φ5.5×2.1標準DCジャック(センタ+極)ロック付き
 保護機能 逆極性接続保護(自動復旧)
外形寸法 40(W)×40(H)×100(D) (mm) (突起部除く)
質量 約480g
使用周囲温度 0~40℃
使用周囲湿度 85%RH 以下(ただし、結露無き事)
