【 ツイン・デジタルパネルメータ 】【 流量表示計 】【 瞬時/瞬時・積算流量表示計(パネルマウントタイプ) 】 流量表示計 TFW-200/TFM-200

高機能ツイン・デジタルパネルメータ 流量表示計

パネルメータ

■TFW-200 瞬時積算流量表示計
  燃料流量計の表示器として必要な機能を搭載

■TFM-200 瞬時流量表示計
  2台の流量センサ(A,B)を同時に計測



流量の専用計測器の機能を搭載した高精度・高機能のデジタルパネルメータ 6桁&13桁の2段高輝度LCD(赤・緑)表示 CAN出力対応 アナログ出力2ch同時出力可能

特徴

  • パネルメータでは初のCANデータ出力(オプション)
  • 6桁&13桁の2段高輝度LCD(赤・緑)表示。表示色は選択できます。
  • 豊富なオプション(アナログ出力/BCD出力/CAN出力/接点出力/RS232通信/RS485通信/USB通信)

機能紹介

【高性能な機能】
流量計測器の機能・性能をパネルメータに入れました。アナログ出力は1msと高速です。
また豊富な出力オプションを選択して使用できます。

  • 瞬時流量、積算流量を同時に計測
  • 積算流量はリアルのほかに任意の時間での平均流量計測も可能
  • 2台の流量センサ(A,B)を同時に計測でき、それぞれに表示、アナログ同時出力可能
  • 瞬時流量または積算流量のA+B、A-B、平均流量計測も可能
  • “スタート”入力で積算を開始し、設定時間経過時に表示と出力を更新し“ストップ”が入力されるまで繰り返すオートリピート計測が可能

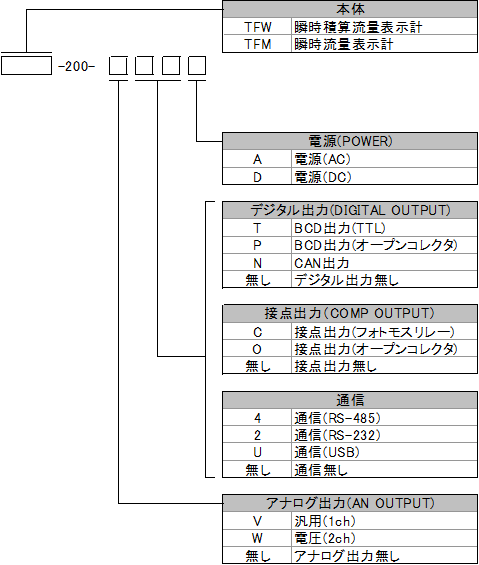

TFW-200 およびTFM-200 の型式構成は下図のようになっております。
オプション「無し」を選択した場合の型式は左詰めになります。
同じオプショングループのオプションは複数選択できません。
デジタル出力、接点出力、通信のうち2 種類まで選択できます。

TFW、TFM型式構成

仕様





型式 TFW-200 TFM-200
名称 瞬時積算流量表示計 瞬時流量表示計
演算部
入力演算 A/AB可逆/A+B/A-B/AB平均
 瞬時計測 計測方式 周期演算方式 (減速予測機能付)
測定方式 20MHz
 積算計測 計測方式 スケーリング積算
積算方式 フリー/タイマストップ/タイマリピート
 操作キー 5点 測定時/設定時の別機能あり
 記憶 記憶素子 不揮発性メモリ
記憶内容 設定値、積算流量 設定値
表示部
 表示器 LCDネガ、バックライト
 メイン表示 表示項目 瞬時流量
表示色、文字高、桁数 バックライト赤/緑 切替、14.2mm、6桁 + 極性(-)
 サブ表示 表示項目 積算流量(TFW-200のみ)/コンパレータ設定値/瞬時流量A・B/OFF
表示色、文字高、桁数 バックライト赤/緑 切替、6.5mm、13桁 + 極性(-)が2点
 ステータス表示 表示色 バックライト赤/緑 切替
 瞬時計測 更新時間 0.1~9.9s
移動平均 1~99個
信号入力部(センサ入力)
 入力点数 2点
 入力信号種類(ch) 単相(2ch)/UP/DOWN(1ch)/A/B 2相信号(1ch) 切替
 最高入力周波数 単相,UP/DOWN信号 100kHz
A/B 2相信号 60kHz
 最低入力周波数 0.005Hz(瞬時流量計測のみ)
 分周(パルス平均) A信号のみ1~999
信号入力部(センサ入力)(0)汎用
 入力レベル AC(ゼロクロス)信号
A信号
±200mV~±30V、LPF切替
ロジック信号 Hレベル3.9V以上、Lレベル1V以下(耐圧±30V)
その他 プルアップ/プルダウン 切替
 センサ用電源 電圧、最大電流 DC12V±10%、100mA
 外部制御入力 点数 2点
信号種類 接点/TTL(最小パルス幅5ms)
項目 スタート/ストップ/リセット/
ホールド 切替
アナログ出力部
 更新時間 0.001~9.999s
 D/A変換 16bit
アナログ出力部(V)汎用(1ch)
 出力点数 1点
 出力項目 瞬時流量/積算流量 瞬時流量
 出力レンジ 電圧出力レンジ ±10/0-10/0-5/1-5 V (負荷4.7kΩ以上)
電流出力レンジ 4-20mA(負荷560Ω以下)
 精度 電圧出力±0.1%F.S.以下/電流出力 ±0.2%F.S.以下(23℃)温度変動±200ppm/℃以下
アナログ出力部(W)電圧(2ch)
  出力点数 2 点
 出力項目 瞬時流量/積算流量 瞬時流量
 出力レンジ 電圧出力レンジ ±10V (負荷4.7kΩ以上)
 精度 電圧出力±0.1%F.S.以下(23℃)温度変動±200ppm/℃以下
接点出力部(C)接点出力(フォトモスリレー)、(O)接点出力(オープンコレクタ)
 出力点数 4点
 更新時間 アナログ同期/表示同期 切替
  出力項目 コンパレータ/単位パルス 切替
 単位パルスレート、最高周波数 0.1~9999.9mL/P、1kHz
 出力回路 (C)フォトモスリレー 最大負荷電圧(ピークAC/DC)350V、連続負荷電流(ピーク
AC/DC)80mA 、出力オン抵抗35Ω(typ.)
(O)オープンコレクタ  NPNオープンコレクタ、最大負荷電圧30V、最大負荷電流
 15mA
通信部(4)RS-485(2)RS-232 (U)USB
 通信形態 シリアル通信 (4)RS-485/(2)RS-232/(U)USB
通信速度 9.6k/19.2k/38.4k bps
データ長 7/8 bit
パリティビット 無/偶数/奇数
ストップビット 1/2 bit
文字コード ASCII
デジタル出力部
 出力項目 瞬時流量/積算流量 瞬時流量
 更新時間 アナログ同期/表示同期 切替
デジタル出力部(T)BCD出力(TTL)、(P)BCD出力(オープンコレクタ)
 出力桁数 6桁 + 極性
  出力回路 (T)TTL 出力電圧0-5V(出力電流±100mAただし±4mA/ch)
(P)オープンコレクタ  NPNオープンコレクタ、最大負荷電圧30V、最大負荷電流
 20mA/ch
デジタル出力部(N)CAN
  出力回路 CAN2.0B 準拠 High-Speed CAN (ISO11898-2)
通信速度 1Mbps / 500kbps / 250kbps /125kbps
データフォーマット リトルエンディアン/ビッグエンディアン
ID 長 標準11bit / 拡張29bit
データ形式 符号付Long(4Byte)
出力更新時間 デジタル出力更新時間/1/2/5/10ms
一般仕様
 供給電源 (A)電源(AC) AC100~240V ±10%(50/60Hz)、
(100V,18VA以下、240V,24VA以下)
(D)電源(DC) DC12~24V ±10% (10W以下)
 電気的絶縁 絶縁範囲 センサ入力~アナログ出力~接点出力~通信・デジタル出力~供給電源
 保護構造 前面パネル IP66
 使用温湿度範囲 0~50℃、85%RH以下 (結露無きこと)
 外形寸法、質量 W:96 H:48 D:100(D:93 内側部分)
約230g(全オプション実装時)
