【 角度検出・回転センサ 】 2次線ピックアップ CLP-20

イグニッションの2次線を挟んで計測。

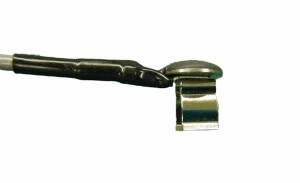

2次線ピックアップセンサ

ガソリンエンジンの点火プラグケーブル(2次線)から点火信号を検出するセンサです。 検出部は点火プラグケーブルを挟んで固定できる構造で 機器への接続部はBNC コネクタです。

仕様

全長 8000±250mm
質量 約160g
検出部 適合ケーブル径φ6.4
材質:りん青銅(フランジ部:S45C、ニッケルメッキ)
ケーブル接続部:シリコンモールド処理
ケーブル 同軸ケーブル:1.5D-2V 相当
シース材質:PVC
コネクタ BNC プラグ

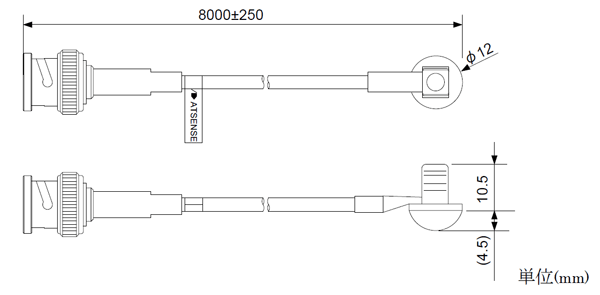

外形図

イグニッション2次線ピックアップ 外形図
