【 ユニーク・デジタルパネルメータ 】【 デジタルパネルメータ 】 リバーシブルパルスカウンタ URC-200

ユニーク・デジタルパネルメータ リバーシブルカウンタ

パネルメータ

リバーシブルパルスカウンタ
最高入力周波数は2MHz(単相時)、2相入力では500kHz
アナログ出力&デジタル出力は0.5msの高速応答
CAN出力対応
6桁&13桁の2段高輝度LCD(赤・緑)表示

特徴

カウンタ・角度計測の機能を搭載した高精度・高機能のデジタルパネルメータです。
■パネルメータでは初のCANデータ出力(オプション)
■6桁&13桁の2段高輝度LCD(赤・緑)表示。表示色は選択できます。
■豊富なオプション(アナログ出力/BCD出力/CAN出力/接点出力/RS232通信/RS485通信/USB通信)

機能紹介

■2相パルス入力標準対応
■通常のカウントのほかに設定した上限値と下限値のエリア内でのみカウントを行うことができるので、ロータリエンコーダを接続して角度計測が可能
■最高入力周波数は2MHz(単相時)、2相入力では500kHz
■高速出力、アナログ出力、BCD出力、CAN出力が最速0.5ms応答可能

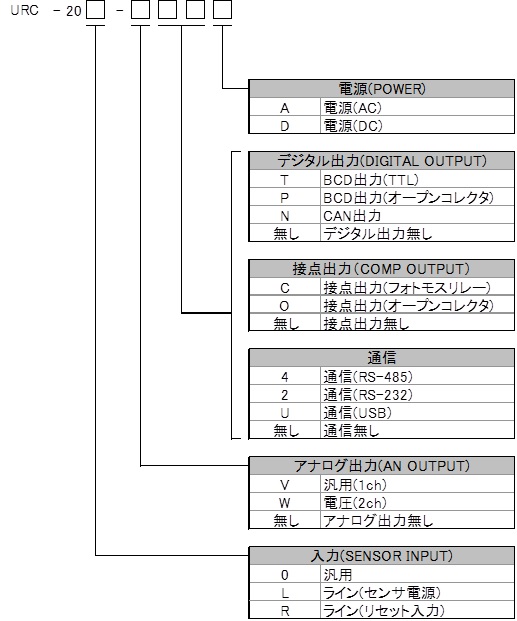

本器の型式構成は下図のようになっております。
オプション「無し」を選択した場合の型式は左詰めになります。
同じオプショングループのオプションは複数選択できません。
デジタル出力、接点出力、通信のうち2種類まで選択できます。

URC型式構成

仕様

型式 URC-200
名称 リバーシブルパルスカウンタ
演算部
 入力演算 A/AB可逆
 操作キー 5点 測定時/設定時の別機能あり
  記憶 記憶素子 不揮発性メモリ
記憶内容 設定値、カウント値
表示部
 表示器 LCDネガ、 バックライト
  メイン 表示 表示項目 カウント値
表示色、文字高、桁数 バックライト赤/緑 切替、14 .2mm、6桁 + 極性(-)
  サブ表示 表示項目 カウント値/コンパレータ設定値/OFF
表示色、文字高、桁数 バックライト赤/緑 切替、6 .5mm、13桁 + 極性(-)が2点
  ステータス 表示 表示色 バックライト赤/緑 切替
信号入力部(センサ入力)
 入力点数 2点
 入力信号種類(ch) 単相(2ch)/UP/DOWN(1ch)/A/B 2相信号(1ch) 切替
  最高入力周波数 単相,UP/DOWN信号 2MHz
A/B 2相信号 500kHz
信号入力部(センサ入力)(0)汎用
 入力 レベル AC (ゼロクロス)信号
A信号
±200mV~±30V、LPF切替
ロジック信号 Hレベル3 .9V以上、Lレベル1V以下(耐圧±30V)
その他 プルアップ/ プルダウン切替
  センサ用電源 電圧、最大電流 DC12V±10%、100mA
 外部制御入力 点数 2点
信号種類 接点/TTL(最小パルス幅5ms)
項目 リセット/ホールド 切替
信号入力部(センサ入力)(L)ライン
  入力 レベル TTL (ロジック信号) Hレベル3.9V以上、Lレベル1V以下(最大±30V)
ラインドライバ信号 差動信号 RS-422(485)準拠(最大±7V)
  センサ用電源 電圧、最大電流 DC5V±10%、200mA
アナログ出力部
 更新時間 0 .5ms
 D/A変換 16bit
アナログ出力部(V)汎用(1ch)
 出力点数 1点
 出力項目 カウント値
  出力レンジ 電圧出力レンジ ±10/0-10/0-5/1-5 V (負荷4.7kΩ以上)
電流出力レンジ 4-20mA(負荷560Ω以下)
 精度 電圧出力±0 .1%F .S .以下/電流出力 ±0 .2%F .S .以下(23℃)温度変動±200ppm/℃以下
アナログ出力部(W)電圧(2ch)
  出力点数 2 点
 出力項目 カウント値
 出力レンジ 電圧出力レンジ ±10V (負荷4 .7kΩ以上)
 精度 電圧出力±0 . 1%F . S . 以下(23℃)温度変動±200ppm/℃以下
接点出力部(C)接点出力( フォトモスリレー)、(O)接点出力( オープンコレクタ)
 出力点数 4点
 更新時間 0 . 5ms
  出力項目 コンパレータ
 出力回路 (C) フォトモスリレー  最大負荷電圧( ピークAC/DC)350V、連続負荷電流( ピーク
  AC/DC)80mA、出力オン抵抗35Ω(typ.)
(O) オープンコレクタ  NPN オープンコレクタ、最大負荷電圧30V、最大負荷電流
 15mA
通信部(4)RS-485(2)RS-232 (U)USB
 通信形態 シリアル通信 (4)RS-485/(2)RS-232/(U)USB
通信速度 9 .6k/19 .2k/38 .4k bps
データ長 7/8 bit
パリティビット 無/偶数/奇数
ストップビット 1/2 bit
文字コード ASCII
デジタル出力部
 出力項目 カウント値
 更新時間 アナログ同期/表示同期 切替
デジタル出力部(T)BCD出力(TTL)、(P)BCD出力( オープンコレクタ)
 出力桁数 6桁 + 極性
  出力回路 (T)TTL 出力電圧0-5V(出力電流±100mAただし±4mA/ch)
(P) オープンコレクタ NPN圧30V 、最大負荷電流
20mA/ch
デジタル出力部(N)CAN
  出力回路 CAN2.0B 準拠 High-Speed CAN (ISO11898-2)
通信速度 1Mbps / 500kbps / 250kbps /125kbps
データフォーマット リトルエンディアン/ビッグエンディアン
ID長 標準11bit / 拡張29bit
データ形式 符号付Long(4Byte)
出力更新時間 デジタル出力更新時間/1/2/5/10ms
一般仕様
 供給電源 (A)電源(AC) AC100~240V ±10%(50/60Hz)、
(100V,18VA以下、240V,24VA以下)
(D)電源(DC) DC12~24V ±10% (10W以下)
 電気的絶縁 絶縁範囲 センサ入力~アナログ出力~接点出力~通信 ・デジタル出力~供給電源
 保護構造 前面パネル IP66
 使用温湿度範囲 0~50℃、85%RH以下 (結露無きこと)
 外形寸法、質量 W:96 H:48 D:100(D:93 内側部分)
  約230g( 全オプション実装時)
