【 光ファイバ伝送システム 】 光ラインドライバシステム AOL-01D/R

A相、AB(Z)相信号用
AOL-01D(ドライバ)、AOL-01R(レシーバ)をペアで使用します

ロータリエンコーダ等のAB(Z)相信号、もしくは、単相信号 2chパルス出力信号(差動出力 EIA-422(RS-422) 、TTL出力)を2芯(マルチモードファイバ)の光ファイバケーブルで長距離光伝送します。

特徴

  • 標準でDINレールに取付可能
  •  最長800メートルの伝送可能
  •  高速の伝送速度 DC~3Mb/s

仕様

光伝送ライン
 適用光ファイバ AOL-01F-xxx 光ファイバケーブル(ケーブル長  xxx (m)
2芯 MMF(マルチモード光ファイバ) H-PCF(200/230μm)
 発光波長 800nm
 適用光コネクタ F05 形単芯 光コネクタ(JIS C 5974)
 伝送距離 2m~800m (300m以上は内部SW切替)工場出荷時設定 :300m 以下
 伝送速度 DC~3Mb/s
電気信号 AOL-01D 光ラインドライバ
 信号入力 内部SWにて以下の①差動入力(工場出荷設定)、または②TTL入力を切替
①差動入力 差動電圧0.3V以上
EIA-422(RS-422) 規格準拠 素子:75157相当 ターミネータ抵抗 330Ω
②TTL入力 入力電圧:H3.5以上/L1.5V以下 入力抵抗10kΩ
 入力信号最大定格電圧 ①差動入力 コモンモード(GND間)電圧は-7V~+12V
②TTL入力 ±20V(過電圧入力保護)
電気信号 AOL-01R 光ラインレシーバ
 信号出力 ①差動出力 ±5V(終端=∞) ±2V(終端=100Ω)
②TTL出力 0~5V(終端=470Ω~∞)H3.5以上/L1.5V以下(出力電流±20mA max)
EIA-422(RS-422) 規格準拠 素子:1481相当
 出力信号最大定格電圧 ±15V (短絡、電圧印加保護)
コモンモード(GND間)電圧は-7V~+12V
電気信号 共通
  外部電源入力 5V ±5% 200mA最大
  端子台接続 端子台 ソケットタイプ 5.08mmピッチ MSTB 2.5/8-ST-5.08
  LEDインジケータ 赤色LED  A・ B信号のレベル表示、2個 黄色LED 電源ON表示
その他の仕様
 付属品 ソケットタイプ端子台 8P
光素子保護キャップ 2個
 使用温湿度範囲 -10~+50℃ 85%RH以下(ただし、結露無き事)
 保存温湿度範囲 -20~+70℃ 85%RH以下(ただし、結露無き事)
 防塵防的対策 プリント基板コーティング処理
 外形寸法 W:90 D:46 H:20(DINレール取付板含む)

関連する製品資料

PDF

光ラインドライバシステム

関連する活用事例

パルスの長距離伝送

パルスの長距離伝送

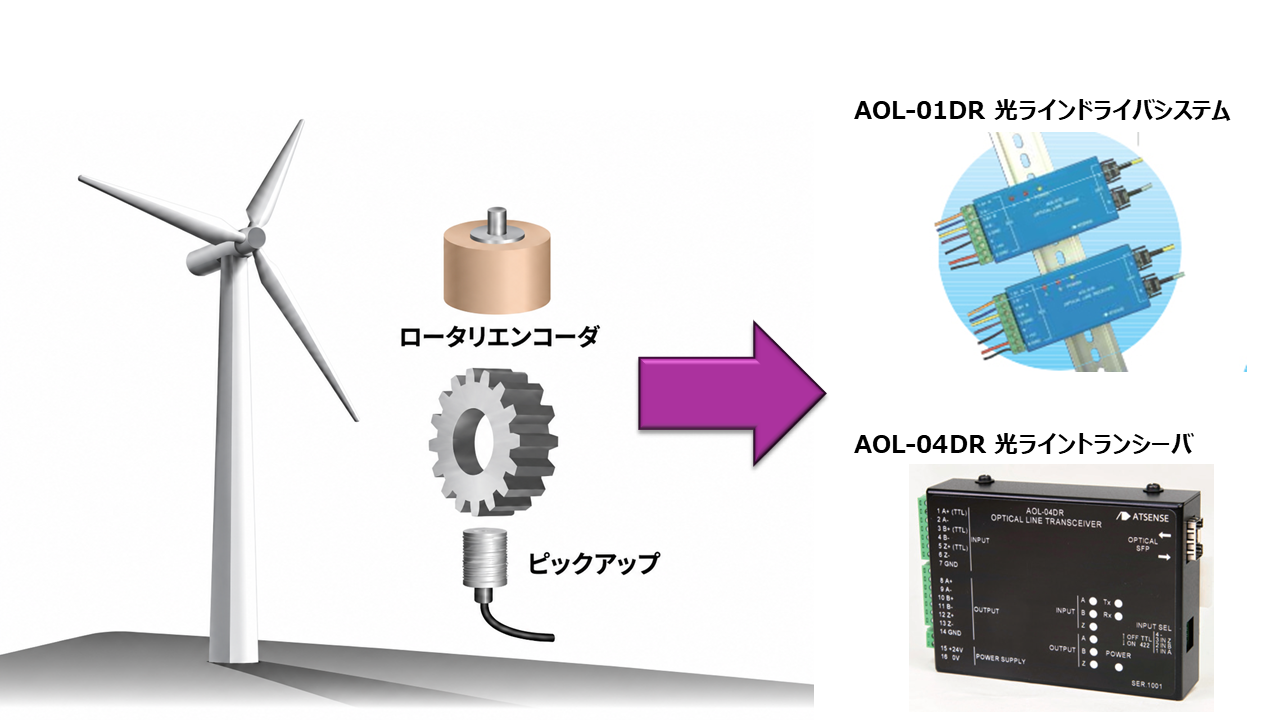

発電プラントなど、回転パルスを減衰させずに確実に長距離伝送することができます。
