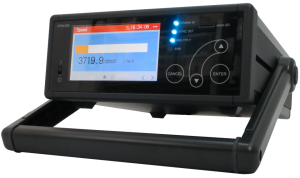

【 信号生成/タイミング計測機能付きクランクポジションパルス逓倍器 】 CPM-300

エンコーダを必要とせずにエンコーダ相当の信号(2~9000P/R)を出力

実車のクランクポジションセンサを活用し、ロータリーエンコーダを必要とせずに、ロータリーエンコーダ相当の信号(2~9000P/R)を生成します。

さらに、他社ベンチマークテストに便利な任意ユーザ波形出力機能、擬似制御パルス出力機能、タイミング計測機能を搭載しました。

Hard Engine Model Technology

 HEM素材1



HEM素材2

 エンジン始動時や、膨張/圧縮工程による角速度変動を忠実に再現するために、エンジンモデルをハードウェアで実現しました。

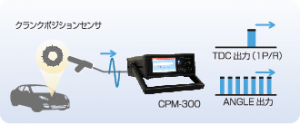

高分解能 逓倍機能

 クランクポジションセンサの信号を、リアルタイムにロータリーエンコーダ相当の信号に変換します。

逓倍機能素材1

  • 高分解能(9000P/R)
    筒内圧やバルブリフトのサンプリングクロックとして用いれば、ノッキングや吸気バルブの作動タイミングを高分解能でモニタできます。
  • 逓倍出力分解能が変更可能
    パラメータで簡単に分解能(2/4/8・・・360/720・・・7200/9000P/R)を変更できます。
  • ロータリーエンコーダ(360P/R)も逓倍
    ロータリーエンコーダの付け替えなしに分解能や、位相を変更することができます。

任意ユーザ波形(パルス、アナログ)出力機能

PCで作成した任意の波形を、エンジンの回転に合わせてリアルタイムに再生します。

任意波形出力機能素材1









  • 他社ベンチマークテストに
    点火制御、ストロボやカメラのトリガとして使用できます。
  • クランクポジションセンサの変換器として
    車載されているクランクポジションセンサとはパターンの異なるクランクポジションセンサ信号に変換することができます。

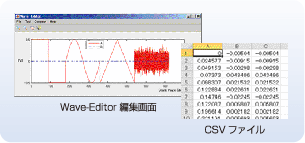

  • 波形編集ソフト(Wave-Editor)
    DC/Sin/Pulse/Ramp/Noise及びこれらの組合せが生成できます。
    CSVファイルに対応しています。

※本器の出力でエンジンやその他の機器を制御する場合は、外部に異常を検出する装置や制御信号を遮断する装置を設けて下さい。

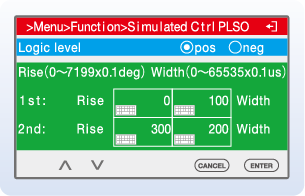

擬似制御パルス出力機能

開始角と幅(時間)を指定したパルスをリアルタイムに生成します。

擬似制御素材1











  • 他社ベンチマークテストに
    燃料噴射制御として使用できます。
  • 最大12パルス
    0~720degに最大12パルスを出力できます。
    12個のパルスは、それぞれ個別にパルス幅を設定できます。

 ※本器の出力でエンジンやその他の機器を制御する場合は、外部に異常を検出する装置や制御信号を遮断する装置を設けて下さい。

タイミング計測機能

エンジン回転に同期したパルス信号のタイミングを計測し、グラフィック表示、CAN出力します。

タイミング計測機能











  • 他社ベンチマークテストに
    点火/噴射制御信号のタイミングを簡単にモニタできます。
    0~720degで最大5パルスまで計測できるので、多段噴射もモニタできます。

遅延補正機能

回転数に依存して遅延が変化するクランクポジションセンサを逓倍しても、遅延のない正確な逓倍出力が得られます。

遅延補正機能素材1

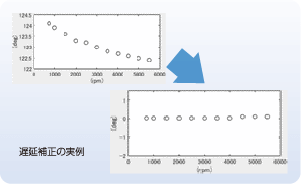

  • 実測例(直列4気筒1.5Lの車両の場合)
    725~5500rpmで約1.7deg変動した遅延を、0.1degの変動に低減できました。

仕様

表示部
表示 4.3インチ カラーTFT-LCD 480×272dots
タッチパネル 静電容量式
クランク信号入力部
コネクタ BNCレセプタクル及びスクリューレス端子台
パルス間隔時間 最小:1パルス当たり0.02ms以上
最大:1パルス当たり330ms以下
   (歯欠歪補正がoffの場合)
   3パルス当たり330ms以下
   (歯欠歪補正がonの場合)
トリガエッジ 立上り/立下り
LPF 無し/23kHz(-3dB) (BNCのみ)
プルアップ OFF/ON(端子台のみ)
入力信号 BNC:正弦波 ±50Vmax(最大定格±100V)
   (トリガレベル 0V)
端子台:0-5V,0-12V,接点信号(最大定格±30V)
    (トリガレベル 2.5V+1.0/-1.1V)
パルス入力部
コネクタ スクリューレス端子台
入力点数 6点
極性切替 反転/非反転
プルアップ OFF/ON
入力信号 0-5V,0-12V,接点信号(最大定格±30V)
(トリガレベル 2.5+1.0/-1.1V)
逓倍出力部
出力点数 2点(BNCレセクタプル)
出力項目 ANGLE出力、TDC出力(1P/R)
出力電圧 0-5V
出力論理 正論理/負論理
パルス出力部
出力点数 2点(BNCレセクタプル)
出力項目 任意ユーザ波形(パルス)×16パターン/
擬似制御パルス×2パターン/H/L
出力電圧 0-5V
アナログ出力部
出力点数 2点(BNCレセクタプル)
出力電圧 -10~10V、精度±0.05%F.S、分解能12bit
出力項目 任意ユーザ波形(アナログ)×2パターン/
回転速度計測値/0V
CAN出力部
プロトコル 2.0Bアクティブ
バス規格 High-Speed CAN
ビットレート 1M/500k/250k/125kbps
出力タイミング フリーラン転送(10/20/50/100ms)
出力項目 回転速度計測値/タイミング計測値
逓倍機能
出力分解能 2/4/8/12/18/36/72/90/180/360/720/
1440/1800/3600/7200/9000 P/R
回転速度 クランク入力部のパルス間隔時間に依存
ただし以下の制限を受ける
出力分解能が9000P/Rの時 5000rpm以下
出力分解能が7200P/Rの時 6000rpm以下
出力分解能が3600P/Rの時 10000rpm以下
上記以外20000rpm
任意ユーザ波形出力機能
パルス出力 パターン数:16、角度レンジ:0~720deg、
角度分解能:0.0246deg
アナログ出力 パターン数:2、角度レンジ:0~720deg、
角度分解能:0.0246deg
擬似制御パルス出力機能
出力パターン 2パターン
波形 2回転で最大12パルス
1パルス毎に立上り角(0.0~719.9deg)と
パルス幅時間(0.0~6553.5us)を指定
タイミング計測機能
レンジ 0~720deg、0~335544.2us
分解能 0.1deg、0.1us
一般仕様
電源 ACアダプタ付属(入力:AC100~240V、47~63Hz 出力:DC12V 3A)
外形寸法 210mm(W)×280mm(D)×88mm(H)
(突起部、ハンドル部除く)
質量 約2.2kg
使用温湿度範囲 5~40℃、85%RH以下(但し、結露無き事)
付属品 ACアダプタ、RS-232C中継ケーブル、
CAN中継ケーブル、CD-ROM (Wave-Editor)、
ノイズフィルタ
