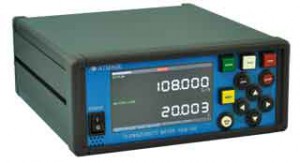

【 燃料流量・密度計(質量流量データ取得) 】 燃料流量・密度表示計 FDMシリーズ

容積流量だけでなく、密度・質量流量のリアルタイム計測を実現

02_FDMシリーズ_1
02_FDMシリーズ_1



容積式流量センサ、密度センサ、温度センサ、圧力センサの信号を入力して、詳密燃料流量に必要な各種計測が可能です。

(瞬時流量/積算平均流量/区間積算平均流量/積算流量/区間積算流量/積算時間/区間積算時間/瞬時密度/換算密度/瞬時温度/瞬時圧力)

FDM-700専用CANアダプタ「FDM-700CAN」でCANプロトコル変換が出来ます。

特徴

  • リアルタイム同時計測(カタログから抜粋)
    瞬時流量・密度・質量(換算)・温度・圧力データを瞬時かつ同期で表示・出力可能です。
  •  高速瞬時流量・圧力計測
    瞬時流量と圧力のアナログ出力の更新時間は0.5msと高速です。また0.5msを単位に移動平均を設定することも可能です。急峻な流量と圧力変動をとらえることが可能です。
    (注)FDM-720は1msとなります。
  • 高分解能計測
    計測分解能が高く、アイドリング、低回転、低負荷、またエンジン・トルク変動時の詳密計測を実現します。
    ●FDS-1213+FDM-700/FDM-720:0.0005mL
    ●FDS-1214+FDM-700/FDM-720:0.0055mL
  • 専用CANアダプタ(FDM-700CAN)を使用し、制御命令受信、データ送信が可能です。

機能紹介

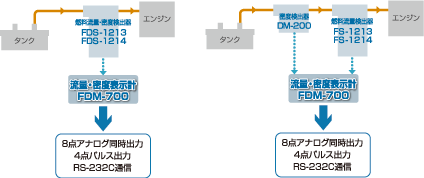

燃料流量・密度検出器FDSシリーズ、または燃料流量検出器FSシリーズ/密度検出器DM-200からの信号を入力し多彩な計測を実現します。

質量換算での瞬時流量と積算流量、積算時間、密度、温度、圧力計測などの同時計測が可能です。

ダイアグラム_2

仕様

FDM-700 燃料流量・密度表示計

演算部
接続検出器 燃料流量・密度検出器/燃料流量検出器/密度検出器
温度補正 検出した温度から基準温度時の体積流量へ補正
質量換算 検出した体積流量と密度から換算
表示部
表示器 カラーグラフィック液晶(解像度 480×272)
計測画面表示形式 2,4,6,12項目表示から選択
更新時間 瞬時密度・瞬時温度は1s、時間・積算流量は0.1s
瞬時流量・瞬時圧力は0.1~10sの設定による
表示項目メモリ 計測画面表示内容を3パターン保存
項目(単位)
 瞬時流量/積算平均流量 mL/s / g/s / mL/min / g/min / L/h / kg/h
 区間積算平均流量 mL/s / g/s / mL/min / g/min / L/h / kg/h
 積算流量 mL / g / L / kg
 区間積算流量 mL / g / L / kg
 積算時間 s / min
 区間積算時間 s / min
 瞬時密度/換算密度 g/cm3
 瞬時温度
 瞬時圧力 kPa
表示桁数
瞬時流量/積算平均流量 整数部7桁と小数部2桁[xxxxxxx.xx]
積算流量 整数部7桁と小数部2桁[xxxxxxx.xx]
積算時間 整数部7桁と小数部2桁[xxxxxxx.xx]
瞬時/換算密度 整数部1桁と小数部4桁[x.xxxx]
瞬時温度 整数部3桁と小数部2桁[xxx.xx]
瞬時圧力 整数部4桁と小数部1桁[xxxx.x]
精度(センサ精度を除く)
瞬時流量 ±50ppm(RD)±1digit
瞬時温度 ±0.5℃
瞬時圧力 ±0.5kPa
スイッチ入力部
入力点数 1点:スタート/ストップスイッチ(RS-700)をREMOTEへ接続
コネクタ プラグ:R05-PB8M(多治見無線電機)RS-700に付属
入力信号形態 無電圧入力:内部で5Vに100kΩでプルアップ
START / STOP / HOLD / RESET / MONI
モニタ出力 STARTキー点灯
流量検出器接続部
入力点数 1点:HR25-9TR-16S(71)(ヒロセ電機)
コネクタ ケーブル側:HR25-9TP-16P(74)(ヒロセ電機)
流量信号 単相及びA/B位相差90°信号またはUP/DOWN信号
内部で5Vに10kΩで接続
温度信号 Pt100(3線式)
圧力信号 1~5V

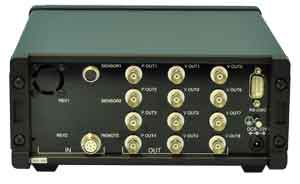

パルス出力部
出力点数 4点
コネクタ BNCレセプタクル
出力項目
 P OUT1 積算単位パルス出力(分解能 0.001/0.01/0.1/1mL(g)/Pから選択)
 P OUT2 積算中(START中) 5V出力
 P OUT3 燃料流量・密度検出器または燃料流量検出器の内蔵の流量センサA相出力
 P OUT4 燃料流量・密度検出器または燃料流量検出器の内蔵の流量センサB相出力
出力電圧 0-5Vのロジック信号(出力電流±4mA/ch)
アナログ出力部(圧力・温度は検出器にセンサ実装時)
出力点数 8点(アナログ出力として8項目選択、同一項目でスケーリング違いを設定可)
コネクタ BNCレセプタクル
スケーリング 全項目ゼロ・フルスケール可変
出力項目 表示部項目全て出力可
出力電圧範囲 ±10V(D/A16bit)
許容負荷抵抗 4.7kΩ
精度(センサ精度を除く) ±0.1%(FS)
更新時間
 瞬時流量 0.5ms
 積算時間平均流量 積算流量計測1回毎
 積算流量 0.5ms
 瞬時圧力 0.5ms
 瞬時温度 1s
 瞬時密度 1s
 区間計測 HOLD(自動入力含む)及びSTOP入力毎
移動平均
 瞬時流量 1~2000個
 瞬時圧力 1~200個
積算計測停止条件
手動 積算計測開始操作から積算計測停止操作まで
積算時間 積算計測開始操作から設定した積算時間に達するまで
積算流量 積算計測開始操作から設定した積算流量に達するまで
積算計測機能
単発計測 積算計測開始操作から積算計測停止条件成立まで1回計測
区間計測 積算計測開始操作からHOLD入力毎に区間計測を行う、STOP入力時も区間計測を行う
連続計測 積算計測開始操作から区間計測を積算計測停止条件成立毎に行い、手動停止まで継続
デジタル出力
コネクタ RS-232Cインタフェース, D-Sub9pinオス
機能 測定値の読み出し、設定値の読み出し及び書き込み
データメモリ
保存項目 各計測値、保存時刻、保存イベントの種類
保存 HOLDまたはSTOP時に自動保存
メモリ容量 100アドレス、アドレスは自動インクリメント、100の次は1
一般仕様
絶縁 検出器入力~アナログ出力・パルス出力・通信~供給電源
供給電源 DC9~32V, 20W(max)、ACアダプタ付属
 コネクタ φ5.5×2.1標準DCジャック(センタ+極)ロック付き
 保護機能 逆極性接続保護(自動復旧)
外形寸法 210(W)×88(H)×230(D) (mm) (突起部除く)
質量 約1.7kg
使用周囲温度 0~40℃
使用周囲湿度 85%RH 以下(結露無き事)

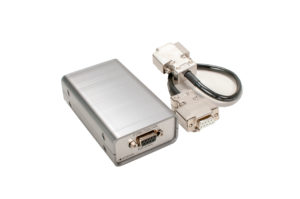

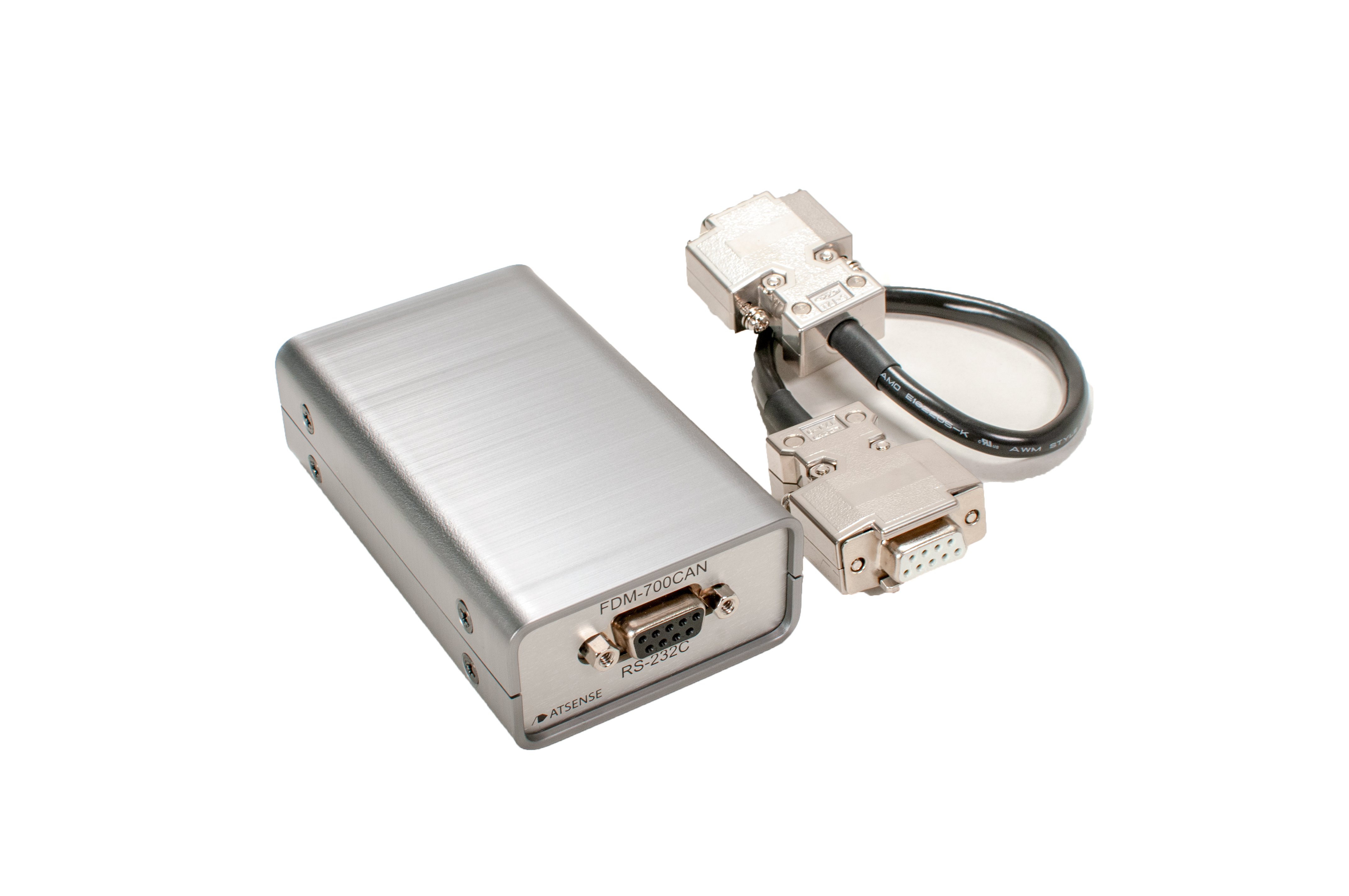

■オプション 専用CANアダプタ FDM-700CAN











  • FDM-700のデータ(流量、温度、圧力、積算時間、密度)を0.1sec、または、1sec毎の更新時間でCANプロトコルに変換します
  • 積算開始/積算停止/積算値リセットなどの制御命令受信、ステータス送信が可能です

●仕様

 通信形態  CAN2.0B 準拠 High-Speed CAN (ISO11898-2)
 通信速度  1Mbps / 500kbps / 250kbps / 125kbps
 データフォーマット  リトルエンディアン/ビッグエンディアン
 ID 長  標準11bit / 拡張29bit
 コネクタ  D-SUB 9pin(オス)
 送信項目  瞬時流量、積算流量、積算平均流量、積算時間、瞬時圧力、瞬時温度、瞬時密度、換算密度、ステータス
 受信項目  制御命令、積算秒数
 データ送信更新時間  0.1s/1s
