容積式流量センサ、密度センサ、温度センサ、圧力センサの信号を入力して、詳密燃料流量に必要な各種計測が可能です。
（瞬時流量/積算平均流量/区間積算平均流量/積算流量/区間積算流量/積算時間/区間積算時間/瞬時密度/換算密度/瞬時温度/瞬時圧力）
FDM-700専用CANアダプタ「FDM-700CAN」でCANプロトコル変換が出来ます。

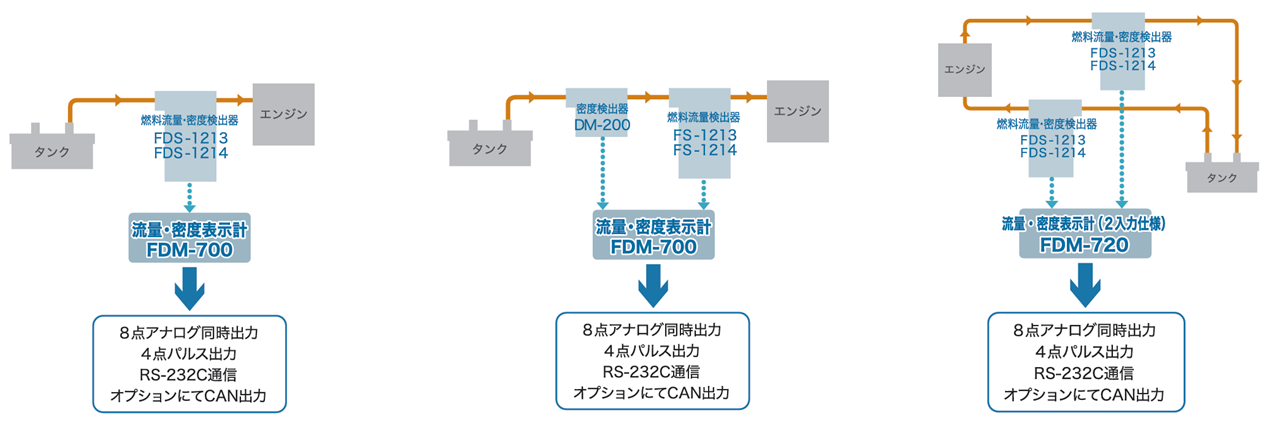

燃料流量・密度検出器FDSシリーズ、または燃料流量検出器FSシリーズ/密度検出器DM-200からの信号を入力し多彩な計測を実現します。

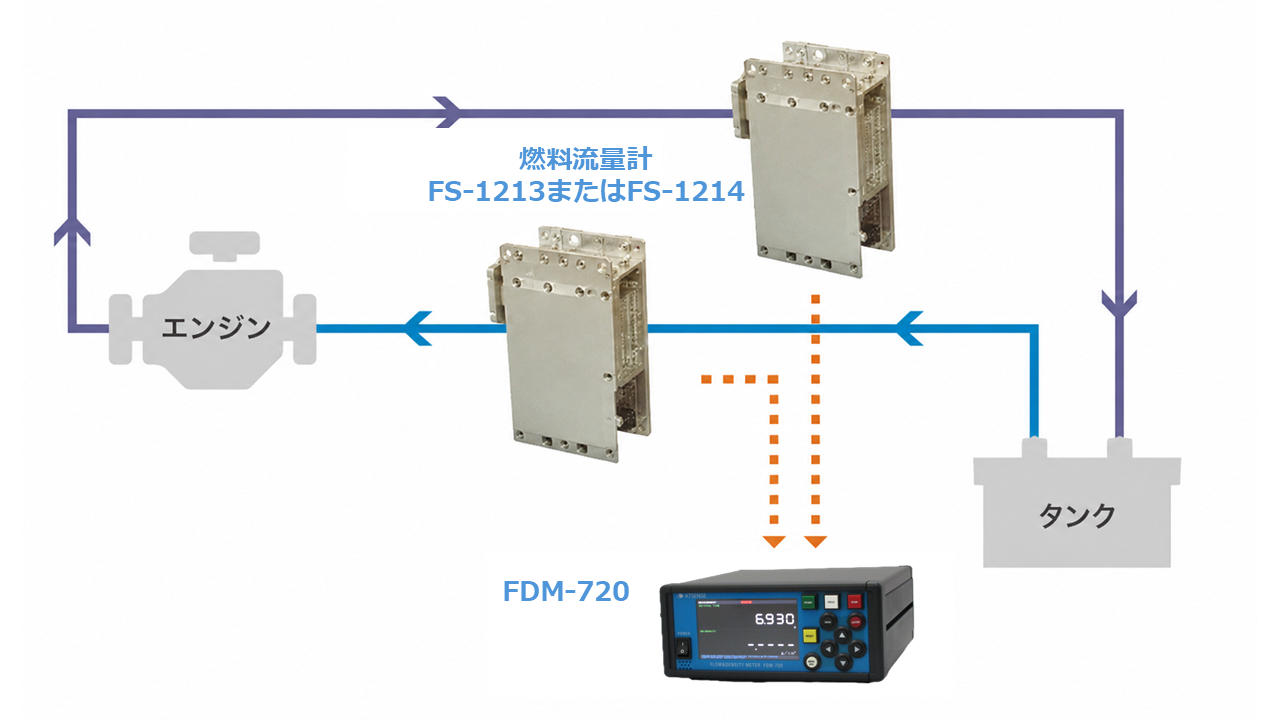

FDM-700は検出器1台、FDM-720は検出器2台まで接続可能です。FDM-720では各検出器の独立した計測に加え、検出器間の加算・減算にも対応します。
質量換算での瞬時流量と積算流量、積算時間、密度、温度、圧力計測などの同時計測が可能です。
| 演算部 | |
| 接続検出器 | 燃料流量・密度検出器／燃料流量検出器／密度検出器 |
| 検出器間演算 | FDM-700：－ FDM-720：減算 / 加算 |
| 温度補正 | 検出した温度から基準温度時の体積流量へ補正 |
| 質量換算 | 検出した体積流量と密度から換算 |
| 表示部 | |
| 表示器 | カラーグラフィック液晶(解像度 480×272) |
| 計測画面表示形式 | 2,4,6,12項目表示から選択 |
| 更新時間 | 瞬時密度・瞬時温度は1s、時間・積算流量は0.1s 瞬時流量・瞬時圧力は0.1～10sの設定による |
| 表示項目メモリ | FDM-700：計測画面表示内容を3パターン保存 FDM-720：計測画面表示内容を4パターン保存 |
| 項目(単位) | |
| 瞬時流量／積算平均流量 | mL/s ／ g/s ／ mL/min ／ g/min ／ L/h ／ kg/h |
| 区間積算平均流量 | mL/s ／ g/s ／ mL/min ／ g/min ／ L/h ／ kg/h |
| 積算流量 | mL ／ g ／ L ／ kg |
| 区間積算流量 | mL ／ g ／ L ／ kg |
| 積算時間 | s ／ min |
| 区間積算時間 | s ／ min |
| 瞬時密度／換算密度 | g/cm3 |
| 瞬時温度 | ℃ |
| 瞬時圧力 | kPa |
| 表示桁数 | |
| 瞬時／積算／平均流量 | 整数部4～7桁、小数部2～5桁の合計9桁で選択可 |
| 積算／区間時間 | 整数部6桁と小数部3桁［xxxxxx.xxx］ |
| 瞬時／換算密度 | 整数部1桁と小数部5桁［x.xxxxx］ |
| 瞬時温度 | 整数部3桁と小数部2桁[xxx.xx] |
| 瞬時圧力 | 整数部4桁と小数部1桁[xxxx.x] |
| 精度(センサ精度を除く) | |
| 瞬時流量 | ±50ppm(RD)±1digit |
| 瞬時温度 | ±0.5℃ |
| 瞬時圧力 | ±0.5kPa |
| スイッチ入力部 | |
| 入力点数 | 1点：スタート/ストップスイッチ(RS-700)をREMOTEへ接続 |
| コネクタ | プラグ：R05-PB8M(多治見無線電機)RS-700に付属 |
| 入力信号形態 | 無電圧入力：内部で5Vに100kΩでプルアップ START ／ STOP ／ HOLD ／ RESET ／ MONI |
| モニタ出力 | STARTキー点灯 |
| 流量検出器接続部 | |
| 入力点数 | FDM-700：1点 FDM-720：2点 |
| 流量信号 | 単相及びA/B位相差90°信号またはUP/DOWN信号 内部で5Vに10kΩで接続 |
| 温度信号 | Pt100(3線式) |
| 圧力信号 | 1～5V |
| パルス出力部 | |
| 出力点数 | 4点 |
| コネクタ | BNCレセプタクル |
| 出力項目 | |
| FDM-700 | P OUT1：積算単位パルス出力(分解能 0.001／0.01／0.1／1mL(g)/Pから選択) |
| P OUT2：積算中(START中) 5V出力 | |
| P OUT3：燃料流量・密度検出器または燃料流量検出器の内蔵の流量センサA相出力 | |
| P OUT4：燃料流量・密度検出器または燃料流量検出器の内蔵の流量センサB相出力 | |
| FDM-720 | P OUT1／2：SENSOR1・2/検出器間演算の積算単位パルス、積算中出力から任意に2種類 |
| P OUT3／4：SENSOR1・2の流量センサA/B相信号から任意に2種類 | |
| 出力電圧 | 0-5Vのロジック信号(出力電流±4mA/ch) |
| アナログ出力部(圧力・温度は検出器にセンサ実装時) | |
| 出力点数 | 8点(アナログ出力として8項目選択、同一項目でスケーリング違いを設定可) |
| コネクタ | BNCレセプタクル |
| スケーリング | 全項目ゼロ・フルスケール可変 |
| 出力項目 | 表示部項目全て出力可 |
| 出力電圧範囲 | ±10V(D/A16bit) |
| 許容負荷抵抗 | 4.7kΩ |
| 精度(センサ精度を除く) | ±0.1%(FS) |
| 更新時間 | |
| 瞬時流量 | FDM-700：0.5ms FDM-720：1ms |
| 積算時間平均流量 | 積算流量計測1回毎 |
| 積算流量 | FDM-700：0.5ms FDM-720：1ms |
| 瞬時圧力 | FDM-700：0.5ms FDM-720：1ms |
| 瞬時温度 | 1s |
| 瞬時密度 | 1s |
| 区間計測 | HOLD(自動入力含む)及びSTOP入力毎 |
| 移動平均 | |
| 瞬時流量 | FDM-700：0～2000個 FDM-720：0～1000個 |
| 瞬時圧力 | FDM-700：1～200個 FDM-720：1～100個 |
| 積算計測停止条件 | |
| 手動 | 積算計測開始操作から積算計測停止操作まで |
| 積算時間 | 積算計測開始操作から設定した積算時間に達するまで |
| 積算流量 | 積算計測開始操作から設定した積算流量に達するまで |
| 積算計測機能 | |
| 単発計測 | 積算計測開始操作から積算計測停止条件成立まで1回計測 |
| 区間計測 | 積算計測開始操作からHOLD入力毎に区間計測を行う、STOP入力時も区間計測を行う |
| 連続計測 | 積算計測開始操作から区間計測を積算計測停止条件成立毎に行い、手動停止まで継続 |
| デジタル出力 | |
| コネクタ | RS-232Cインタフェース, D-Sub9pinオス |
| 機能 | 測定値の読み出し、設定値の読み出し及び書き込み |
| データメモリ | |
| 保存項目 | 各計測値、保存時刻、保存イベントの種類 |
| 保存 | HOLDまたはSTOP時に自動保存 |
| メモリ容量 | 100アドレス、アドレスは自動インクリメント、100の次は1 |
| 一般仕様 | |
| 絶縁 | 検出器入力～アナログ出力・パルス出力・通信～供給電源 |
| 供給電源 | DC9～32V, 20W(max)、ACアダプタ付属 |
| コネクタ | φ5.5×2.1標準DCジャック(センタ+極)ロック付き |
| 保護機能 | 逆極性接続保護(自動復旧) |
| 外形寸法 | 210(W)×88(H)×230(D) (mm) (突起部除く) |
| 質量 | 約1.7kg |
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 85%RH 以下(結露無き事) |
●仕様
| 通信形態 | CAN2.0B 準拠 High-Speed CAN (ISO11898-2) |
| 通信速度 | 1Mbps ／ 500kbps ／ 250kbps ／ 125kbps |
| データフォーマット | リトルエンディアン／ビッグエンディアン |
| ID 長 | 標準11bit ／ 拡張29bit |
| コネクタ | D-SUB 9pin(オス) |
| 送信項目 | 瞬時流量、積算流量、積算平均流量、積算時間、瞬時圧力、瞬時温度、瞬時密度、換算密度、ステータス |
| 受信項目 | 制御命令、積算秒数 |
| データ送信更新時間 | 0.1s／1s |
