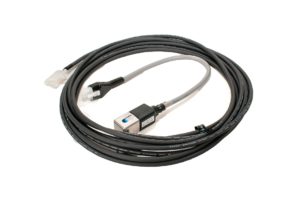

【 角度検出・回転センサ 】 電流パルスピックアップ　CLP-30

自動車・エンジン

微弱なパルス電流をオープンコレクタ出力に変換

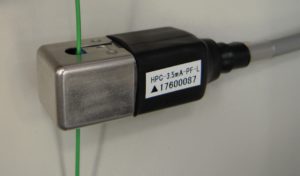

ＡＢＳ信号線等の微弱なパルス電流を検出し、オープンコレクタ出力に変換するセンサです。 小型でクランプ式センサの為、既設のハーネスケーブルにクランプし、データロガー等で表示・記録します 。

特徴

  • ABS信号、回転速度信号パルスの検出に最適
  • 検出電流　　　検知レベル3.5mA、立上り・立下り時間約7.8ms以下
  • 検出周波数　　MAX　10kHz／10mA　、1kHｚ／3.5mA
  • 最大許容電流(被測定電線)　10A
  • オープンコレクタ出力

仕様

　入力電源電圧 　DC12～24V±５％
　検出電流 　検知レベル3.5mA、　立上り・立下り時間約7.8ms
　出力 　オープンコレクタ
　クランプ電線径 　最大Φ4
　外形寸法図　ｍｍ 　W:19.5 D:17.9 H:45.1
　使用環境温度、保存温度 　－10℃～＋60℃　、－20℃～＋70℃

関連する製品資料

PDF

CLP-30 電流パルスピックアップ
