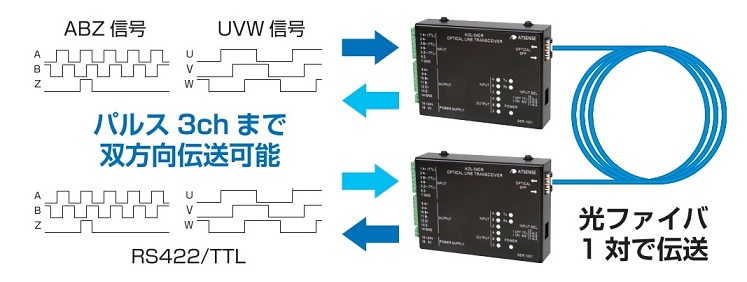

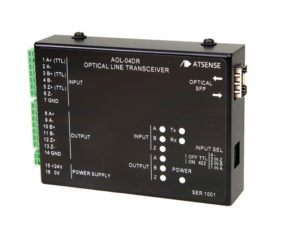

ABZ信号、UVW信号などの3chまでのパルス信号を光ファイバ1対で双方向に伝送します。
信号はRS422準拠/TTLに対応しています。

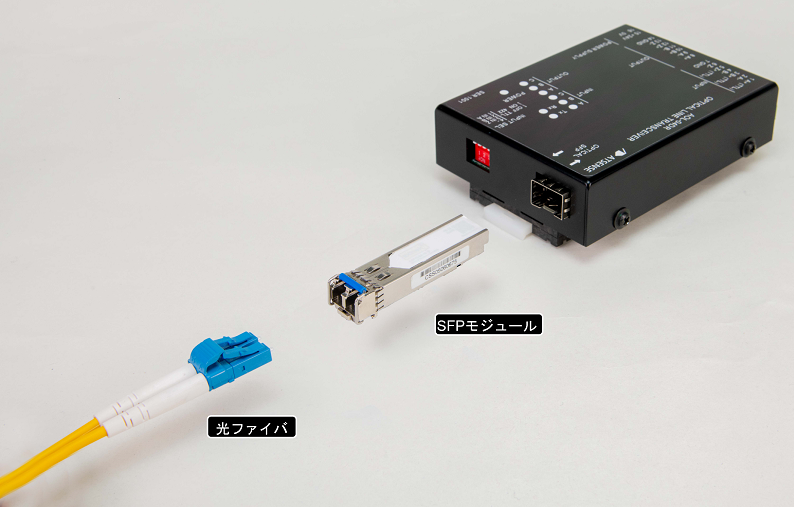

光ファイバはSFPモジュールを採用し、環境に合わせて各種光ファイバケーブルを選択できます。
ノイズ対策、絶縁、長距離の伝送が可能です。
●省配線 3chのパルス信号(RS422準拠/TTL)を1対の光ファイバで双方向伝送 ●高速伝送 各chとも2.4Mb/s ロータリエンコーダ 20000rpm 3600p/r相当 電線使用時の波形劣化や応答遅れがありません ●長距離伝送 40Kmまで ●標準でDINールに取付可能
| 伝送速度 | |
| DC～2.4Mb/s（A,B,Z 各々） | 20000r/min（3600P/r ロータリエンコーダ相当） |
| サンプリング周波数 | 40MHz |
| 電気信号 | |
| 信号入力 | 3ch：RS422準拠/TTLのSW切替（各ch独立切替） |
| 信号出力 | 3ch：RS422準拠/TTL 電圧範囲0-5V |
| 外部電源入力 | DC24V ±10％ 消費電力 100mA（max） |
| 接続端子 | 7P 2個、2P 1個 ソケットタイプ端子台、ピッチ 3.5mm 適用電線サイズ 28～16AWG |
| 遅延時間（信号入力から信号出力までの時間） | |
| RS422 入力設定 | 約200ns+光ファイバ伝送遅延 |
| TTL 入力設定 | 約250ns+光ファイバ伝送遅延 |
| 光ファイバ伝送遅延 | 光の速度の1.5倍の伝送遅延 伝送距離 10m：50ns 伝送距離 100m：500ns |
| その他 | |
| 使用周囲温度 | -20～50℃（結露なきこと） |
| 外形寸法 | W:103 D:75 H:34（DINレール取付板含む、突起物除く） |
| 本体取付方法 | DINレール取付板による |
| 質量 | 約300g（DINレール取付板・ソケットタイプ端子台・SFPモジュール含む） |
