PCN-TNL-Aは、TTLレベルのパルス入力信号をRS422レベルの差動信号で出力します。
PCN-LNT-Aは、RS422レベルの差動入力信号をTTLレベルのパルス信号で出力します。
筐体は、DINレール(35mm)に取付構造です。

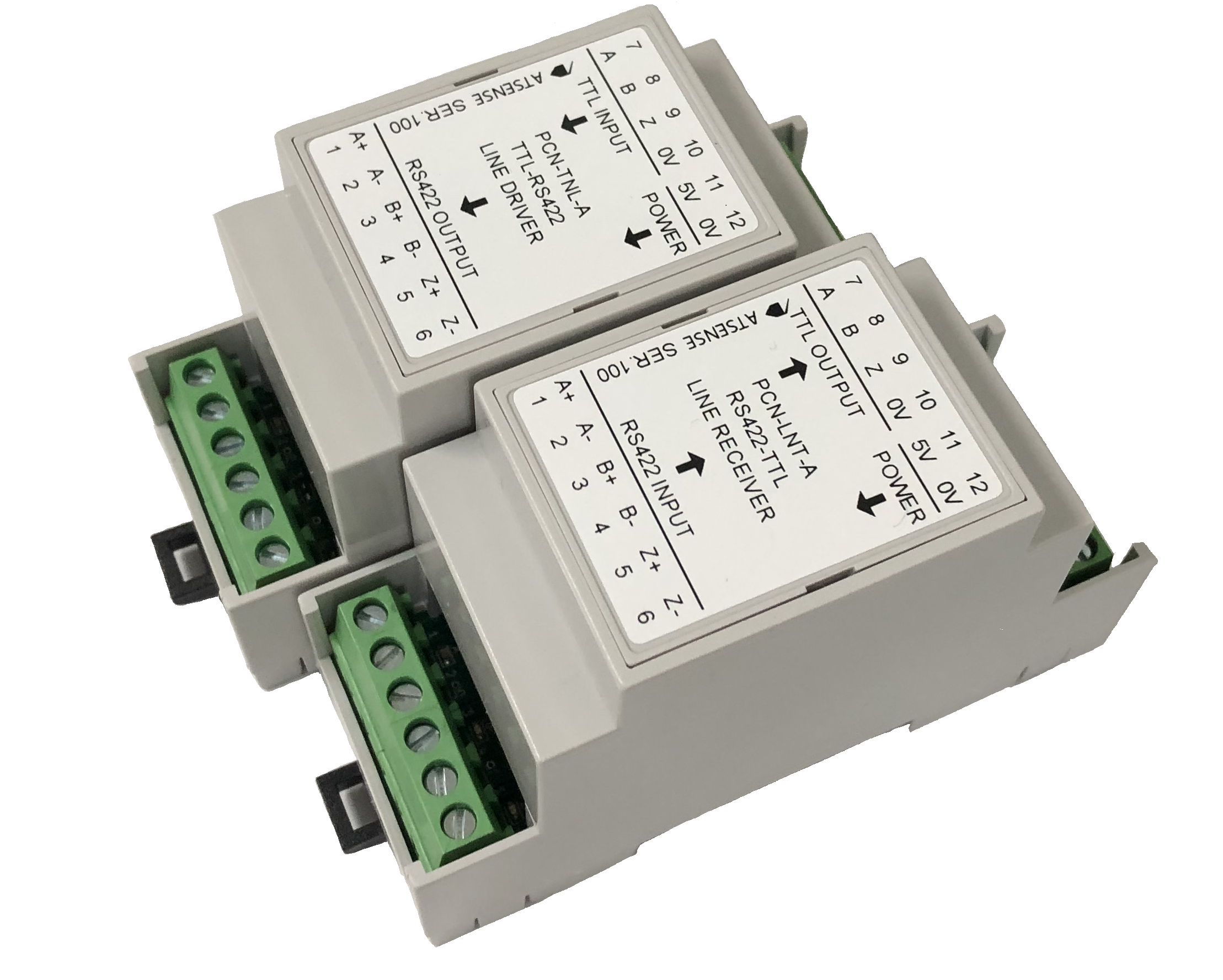

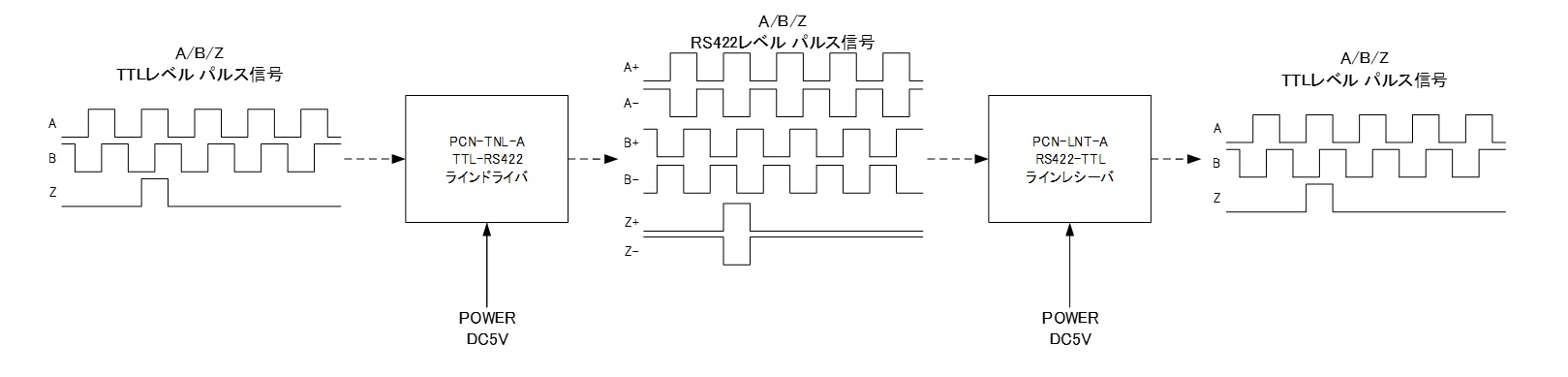

使用例）ロータリエンコーダ等のA/B/Zパルス信号のTTL～RS422のレベル変換
| 名称 | TTL-RS422変換器 | RS422-TTL変換器 |
| 型式 | PCN-TNL-A | PCN-LNT-A |
| 一般仕様 | ||
| 入力部 | 3ch (A、B、Z) TTLレベル (Low:0.8V以下High:2V以上 10kΩプルアップ |
3ch (A+/A-、B+/B-、Z+/Z-) EIA-422 (RS-422)準拠 各+ -間に終端抵抗120Ω入 |
| 出力部 | 3ch (A+/A-、B+/B-、Z+/Z-) EIA-422 (RS-422)準拠 |
3ch (A、B、Z) TTLレベル 出力抵抗 50Ω入 |
| 入出力周波数 | 5MHz (Max) | |
| LED | 緑LED 4個 (電源、A、B、Z信号) | |
| 絶縁 | 入出力及び電源とGND共通 | |
| 電源入力 | 5V ±5% 消費電流 200mA最大 | |
| 端子台接続 | ねじ式端子台:5.08mmピッチ 使用電線サイズ:26～14AWG | |

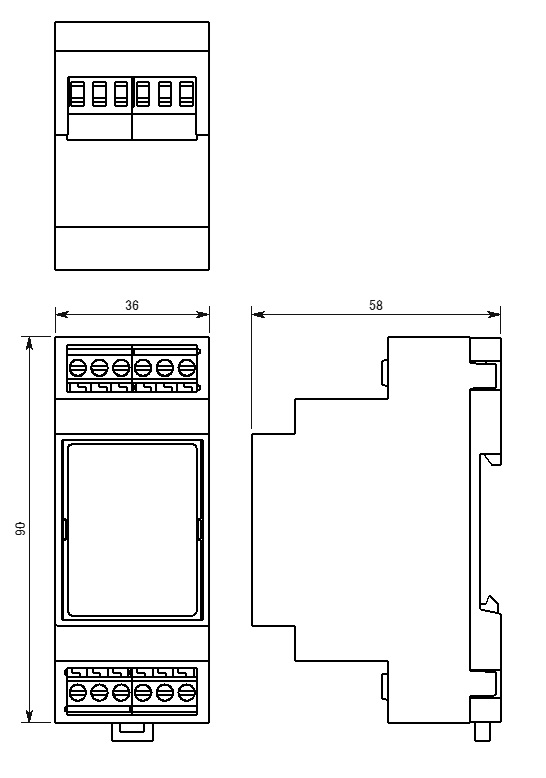

| 外形寸法 | 約W:36 D:90 H:58 (突起部除く) | |
| 質量 | 約65g | |
| 使用温度範囲 | 0～50℃／85%RH以下 (ただし、結露無き事) | |
