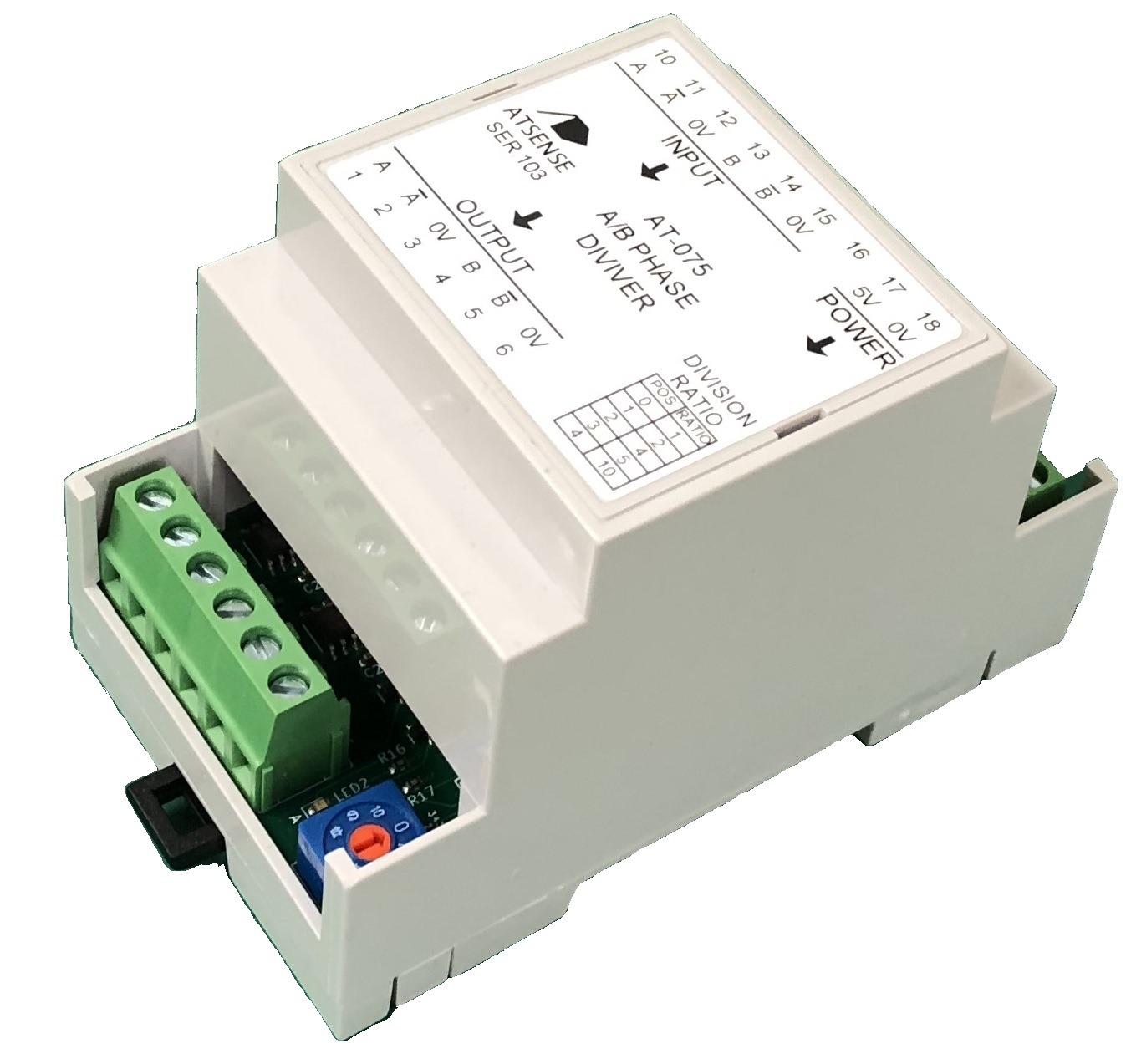

RS-422レベルの90°位相差2相信号の位相差を維持したまま分周する変換器です。
分周比はロータリスイッチで選択します。
| 名称 | 90°位相差2相信号分周器 | |
| 型式 | PCD-LNL-A | PCD-LNL-B |
| 一般仕様 | ||
| 入力部 | 4点( A,A-,B,B- )、信号レベルRS-422、終端抵抗330Ω | |
| 分周比 | 1(ダイレクト),2,4,5,10 (SW設定 0,1,2,3,4) |
1(ダイレクト),2,4,8,16 (SW設定 0,1,2,3,4) |
| 出力部 | 4点( A,A-,B,B- )信号レベルRS-422 | |
| 入出力周波数 | 1.2MHz (Max) 位相差及びオーバーラップの最小時間：0.17µs | |
| (差動入力電圧 ±0.5Vのとき) | 入出力間の最大遅延時間： DSW=0のとき0.19µｓ DSW=1～4のとき0.26µs |
|
| LED | 緑LED 3個 電源、A、B信号 | |
| 絶縁 | 無し | |
| 電源入力 | 5V ±5% 消費電流 100mA最大 | |
| 端子台接続 | ねじ式端子台:5.08mmピッチ 使用電線サイズ:26～14AWG | |

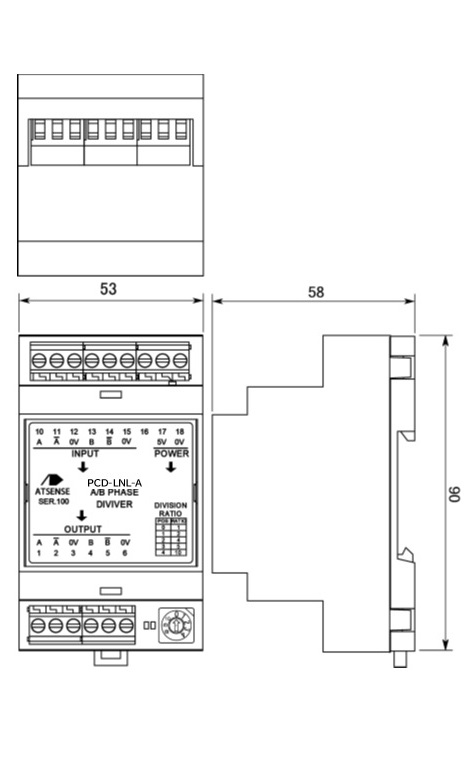

| 外形寸法 | 約W:36 D:90 H:58(突起部除く) | |
| 質量 | 約85g | |
| 使用温度範囲 | 0～50℃／85%RH以下(ただし、結露無き事) | |
