レゾルバ位相/システム計測

走行制御状態でレゾルバの信号を分岐してモータの角度・速度計測を実現するレゾルバシステム計測器、モータ軸とレゾルバの位相計測システム

レゾルバはEVモータや電動ステリアリングモータなどに搭載されている角度センサです。この信号は制御の要として重要です。このレゾルバ関係計測の紹介です。

「レゾルバシステム計測器」はこれまで不可能であった走行制御状態でレゾルバ信号を分岐してモータの角度・速度計測が行えます。ABZ相出力と角度・速度アナログ出力を取得でき、音や振動等の各種解析の基準信号として、また制御検証に活用できます。

「レゾルバ位相計測システム」は位相計測を簡便かつ高精度に計測できるツールとして開発、試験、製造検査と広く活用していただけます。

「レゾルバ計測アンプ」は R/DコンバータICを別に準備する必要なく、直接ABZパルス出力します。また角度・速度のアナログ出力も取得でき汎用レゾルバ用計測ツールとして最適です。

■レゾルバシステム計測器 RSM-100
これまで不可能であった走行制御状態でレゾルバ信号を分岐してモータの角度・速度計測が行えます。ABZ相パルス信号と角度・速度に比例したアナログ出力を取得できます。

・音や振動などと同時計測をしてその関連を解析
・制御シーケンスの検証と制御マッピングに活用
・走行制御に踏み込んだベンチマークが可能

■レゾルバ位相計測システム  ECS-RV01/ECM-RV11
EVモータの三相逆起電圧とレゾルバ角度信号を直接入力して位相差を高精度計測

・位相差計測は数値と波形を同時に表示
・レゾルバ位相、角度・速度、サーミスタ抵抗値、
  三相実効値など多彩な計測
・計測条件と計測をCSVデータ、画面をハードコピー
・ユニット電圧値の校正証明書を発行可能 ISO/IEC17025

■レゾルバ計測アンプ RDC-100
R/DコンバータICを使用する煩雑さを解消

・角度・速度に比例したアナログ電圧を出力
・TTL信号、ABZ相信号出力
・多様な振幅変調タイプのレゾルバに対応



レゾルバシステム計測器

レゾルバシステム計測器 RSM-100

これまで不可能であった走行制御状態でレゾルバ信号を分岐してモータの角度・速度計測が行えます。また、各解析の基準信号として活用できます。 ・音や振動などと同時計測をしてその関連を解析 ・制御シーケンスの検証と制御マッピングに活用 ・走行制御に踏み込んだベンチマークが可能

レゾルバ計測アンプ

レゾルバ計測アンプ RDC-100

振幅変調タイプのレゾルバに接続し、回転軸の角度を計測する装置です。レゾルバに励磁信号を出力し、返ってくるSIN, COS信号からA,B,Zパルス信号を出力します。また角度・速度を演...

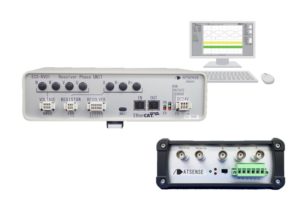

レゾルバ位相計測ユニットECS-RV01

レゾルバ位相計測システム ECS-RV01/ECM-RV11

EVモータの三相逆起電圧とレゾルバ信号を直接入力し位相差計測及びデータの収集をします。 この位相計測により、モータの正しい磁石位置の把握が可能になり、効率のよい駆動制御を実現します...
