回転速度/角度計測機器

回転速度と角度を簡単に
しかも精度良く計測できる製品ラインアップ。

低速から高速回転体まで広範囲の回転速度、角度を精密に計測でき、データをアナログ出力とデジタル出力します。各パルス出力タイプのセンサ信号を用いて多彩な計測を提供します。また実車信号検出器等のセンサとエンジンタコメータもラインアップしています。

磁気式ロータリエンコーダ
2ヘッドで偏心に強く、0~20000r/minの高速回転、 正逆回転判別対応、分解能72P/revから1800P/revまで 5段階をスイッチで切替。
■イグニッション・ABSパルスセンサ
イグニッション1次線・2次線ピックアップ、電流パルスピックアップ、電磁ピックアップセンサをラインアップ。
■エンジンタコメータ
イグニッションピックアップ、光電センサ、ギアセンサなど各種センサに対応。
■デジタルパネルメータ
高精度、高速応答1msec、CANデータ・アナログ・BCD・コンパレータ・RS-232C等豊富なオプション。

角度検出・回転センサ

RE-M10

磁気ロータリエンコーダ RE-M10

2ヘッド磁気ベクトル検出方式 ロータリエンコーダ

コンパクトなロータリエンコーダでありながら、高精度・高信頼性、耐環境、耐久性と優れた基本性能を持つエンコーダです。 2ヘッド磁気ベクトル検出方式で、軸の偏心誤差を補正が可能です。 軸偏心の動画をアップロード致しました 耐水性の動画をアップロード致しました

REシリーズ インタフェース RE-B10

ロータリエンコーダ RE-10からの信号を速度、角度情報に変換し±5Vで出力します。 外部入力信号をトリガとして、再パルス出力や、その時の角度電圧出力をホールドすることができます。 点火タイミングセンサの信号を取り込み、点火時の角度電圧を出力します。     任意原点(Z相)の角度を基準にEVENT-A(アングルベースパルス)を出力

電流パルスピックアップ CLP-30

ABS信号線等の微弱なパルス電流を検出し、オープンコレクタ出力に変換するセンサです。 小型でクランプ式センサの為、既設のハーネスケーブルにクランプし、データロガー等で表示・記録しま...

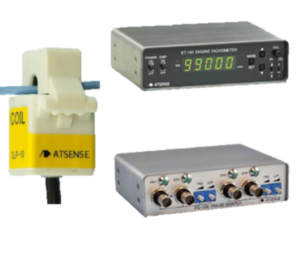

1次線ピックアップ CLP-10

イグニッションコイルの点火信号・インジェクションの駆動信号を検出するセンサです。 小型でクランプ式のため、既設のハーネスケーブルにクランプして使用します。

PS-100

4ch波形整形器 PS-100

1次線ピックアップ CLP-10の出力をPS-100に入力することにより、イグニッション(IGN)チャージ開始~放電、インジェクション(INJ)噴射開始~噴射停止の駆動電流の変化を...

2次線ピックアップセンサ

2次線ピックアップ CLP-20

ガソリンエンジンの点火プラグケーブル(2次線)から点火信号を検出するセンサです。 検出部は点火プラグケーブルを挟んで固定できる構造で 機器への接続部はBNC コネクタです。

電磁ピックアップ

■ マグネットとコイルより構成された発電型の回転ピックアップセンサ。 ■ 検出歯車(回転体)に、本センサを近接して取付け、回転速度に比例した周波数の電気号を取出すことが出来ます。

ロータリーエンコーダ

薄型コンパクト・多品種:ロータリエンコーダ

エンジンタコメータ

ET-100  エンジンタコメータ

エンジン回転信号を入力し、回転速度の表示と0~+10VのF/V出力を行うタコメータです。 イグニッション用クランプセンサ、ギアセンサ、電磁ピックアップセンサ、光電センサなど各種センサを入力できます。 また、パルス出力、USB出力機能も搭載しています。

デジタルパネルメータ

パネルメータ

回転速度計 TSM-200/TSM-20L

パルス出力型の回転センサやロータリエンコーダ、光電センサなど様々な出力形態のセンサを接続し、回転速度計、速度計、周波数計、瞬時流量計としてご使用いただけます。

パネルメータ

回転速度比率計 TRM-200

パルス出力型の回転センサやロータリエンコーダ、光電センサなどの様々な出力形態のセンサと接続し、2個のセンサ入力から速度演算を行います。演算設定を変更することにより、回転速度比B/A...

パネルメータ

リバーシブルパルスカウンタ URC-200

回転角度・位置計測や解析用途に最適です。 パルス出力型のセンサとの接続により、スケーリングされた積算値を表示し出力を行います。 可逆信号を入力して積算の増減や、ロータリエンコーダを接続して角度表示を行います。
