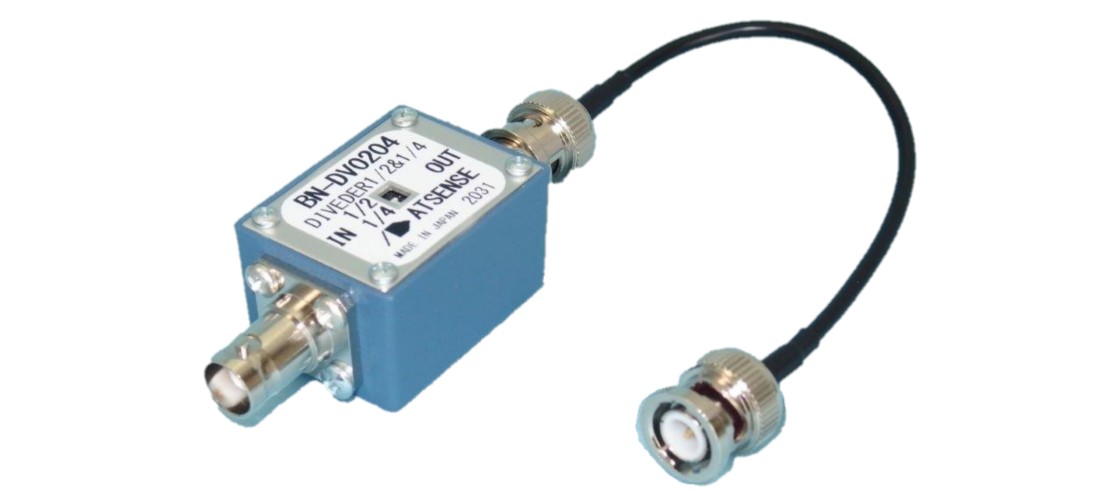

【 BNC整合器 】 BN-DV0204 分圧器

過大な計測信号を、簡単に適正な電圧にしたい要望から生まれた
元の信号レベルをスイッチ切替で、1/2と1/4に分圧する製品です。

本製品は1MΩ入力の機器に接続された信号線に挿入し、切替スイッチにより入力電圧を1/2、または、1/4に変換する分圧器です。
入力信号コネクタをBNCレセプタクルに、出力信号コネクタは付属のBNC両端プラグ付きケーブルに接続します。

特長

・最大入力電圧    ±50V
・接続機器入力抵抗 1MΩ(本器入力抵抗値10kΩ)
・機能及び特性    分圧/1/2,1/4切り替え、精度 0.1% DCにて

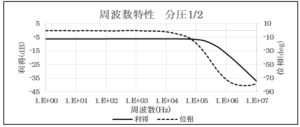

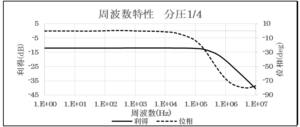

周波数特性

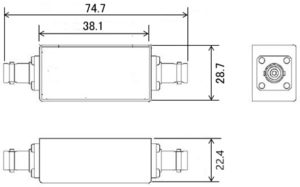

外形寸法

外形 W:74.7mm(本体38.1)×H:28.7×D:22.4mm
本体材質 アルミダイキャスト 青色
コネクタ BNCレセプタクル
質量 約50g

関連する製品資料

PDF

BN-DV0204 分圧器
