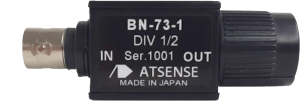

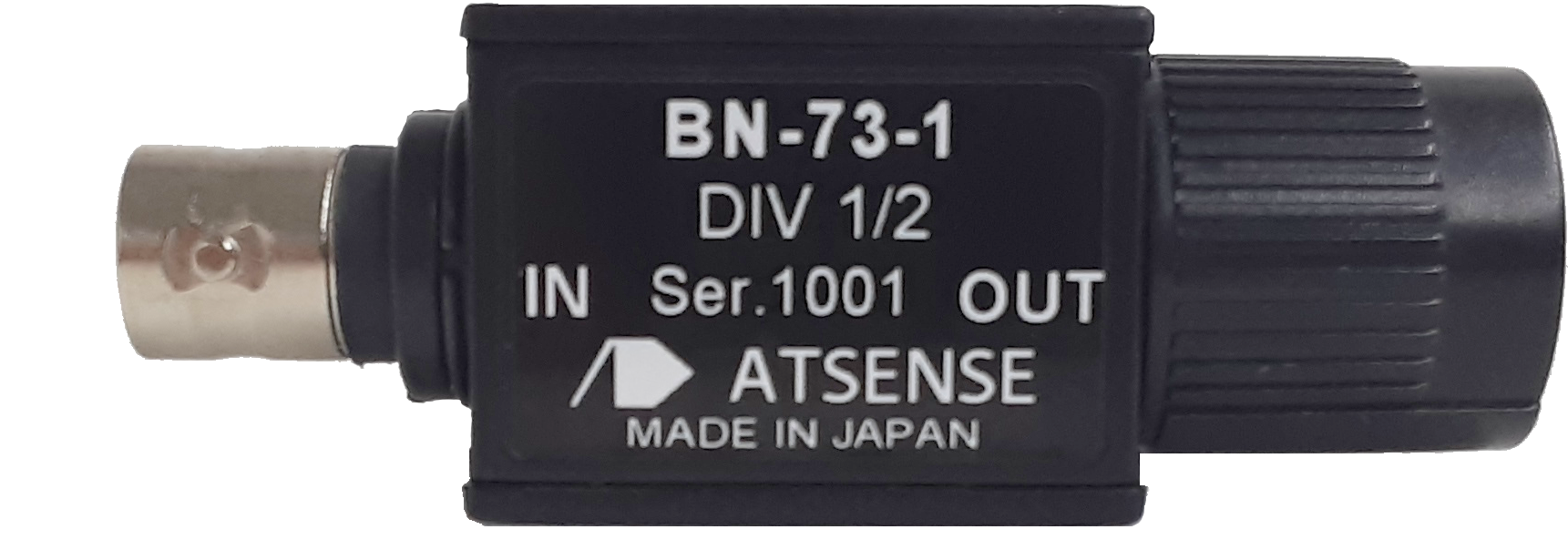

【 BNC整合器 】 BNC整合器 BN-73シリーズ

信号線間に挿入するだけで
分圧(DIV)・フィルタ(LPF)・リミッタ(LMT)が行えるアダプタ



入出力がBNCコネクタ構造のため、
既存のBNCで接続するセンサ-機器間等に
挿入できます。
本器はパッシブタイプであり、
増幅器は内蔵していません。
ご用途に合わせてご選定ください。

特徴

豊富なラインナップ

  • 分圧(DIV)    :1/2,  1/10
  • ローパス(LPF)  :10kHz,  1kHz,  10Hz,  3Hz,  1Hz
  • リミッタ(LMT) :±12V,  ±10V,  ±5V

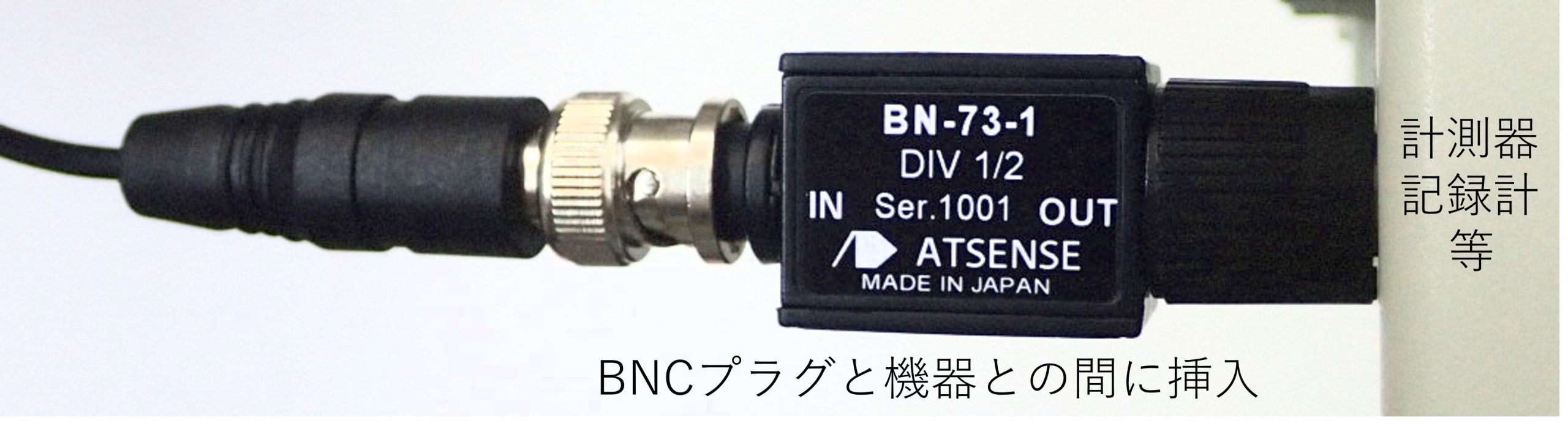

接続例

仕様

型式BN-73-X(Xに入る数字によって機能が異なります)

機能 DIV LPF LMT
1/2 1/10 10kHz 1kHz 10Hz 1Hz 3Hz ±12V ±10V ±5V
型式(X部分) 1 7 2 3 4 6 8 5 14 17
外形寸法 22(H) × 61(W) × 18(D) 約30g
材質 外部:ABS  コネクタ・内部シールド:銅合金
コネクタ 入力:BNCレセプタクル 出力:BNCプラグ(樹脂カバー付き)
最大入力電圧 ±50V  (BN-73-17:±140V)
許容負荷抵抗 1MΩ以上

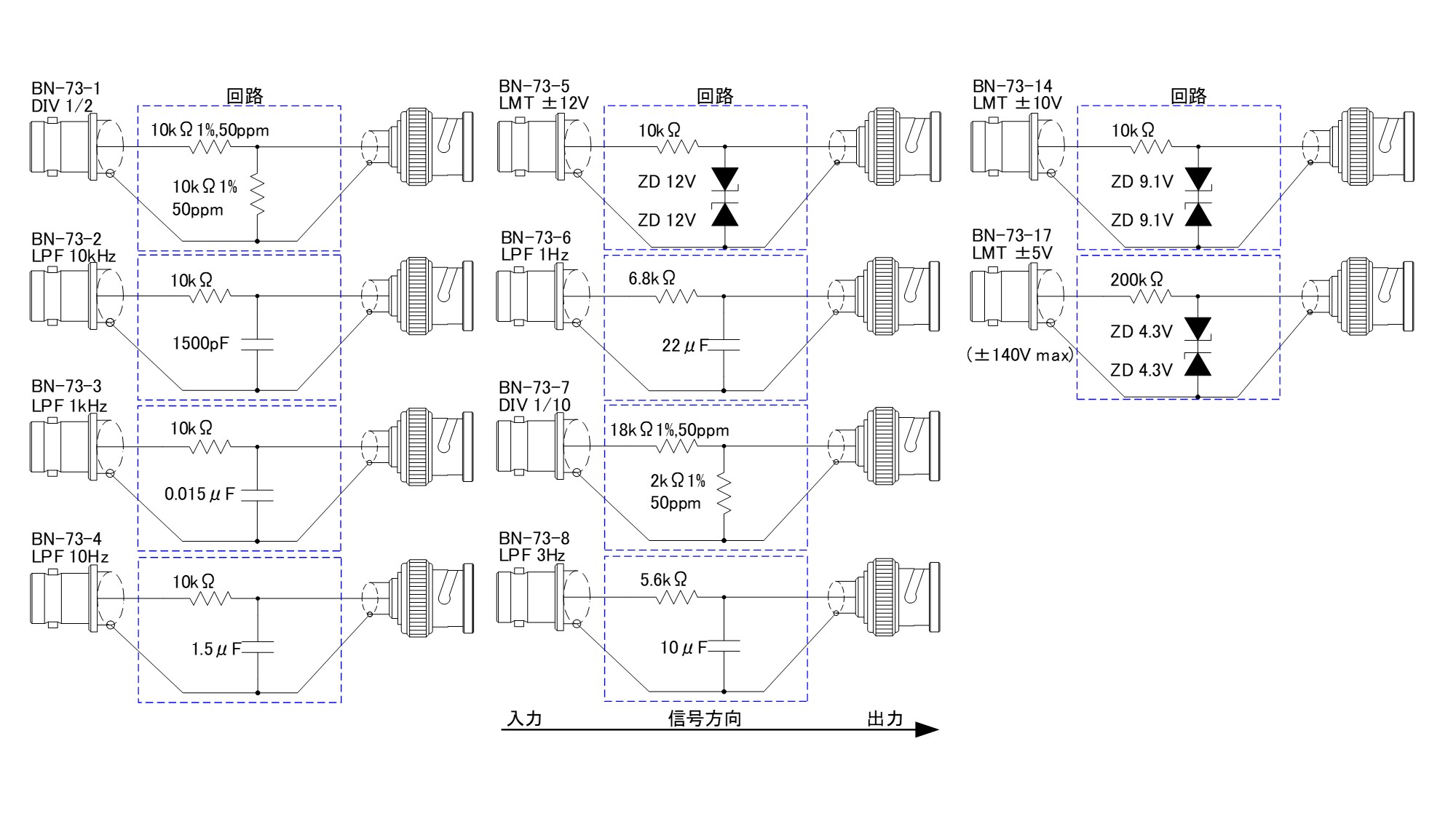

各数字と機能に該当するブロック図は下記のとおりです。
