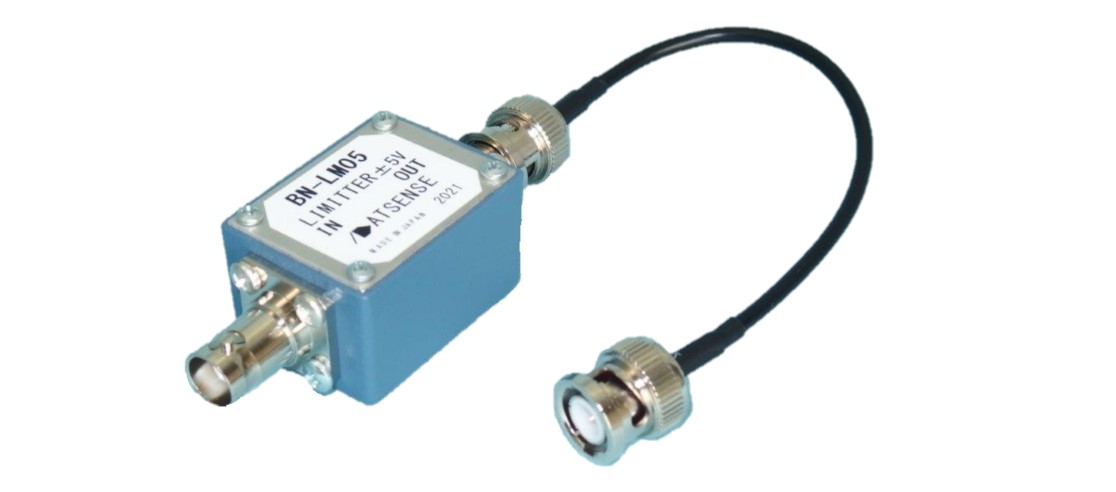

【 BNC整合器 】 リミッタ　BN-LM05

自動車・エンジン

プラント・工場設備

試験機

産業機械

過大入力信号から計測器を保護するBNCシグナルコンディショナ
BNCで、機器とセンサ間に挿入して、簡単接続

■本製品はAC200Vまでの信号線に挿入し、電圧を±5Vに制限するリミッタです。

■入力信号コネクタをＢＮＣレセプタクルに、出力信号コネクタは付属のＢＮＣ両端プラグ付きケーブルに接続します。

特長

• 最大入力電圧　　　　AC200V(200Vrms、最大値280V、入力周波数2kHz)
• 接続機器入力抵抗　　1MΩ以上
• 最大出力電圧　　　　±5V

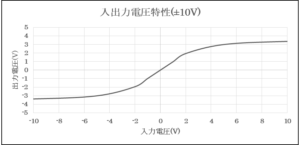

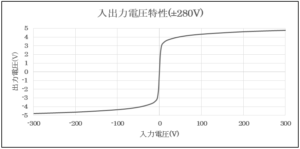

入出力電圧特性

外形寸法





外形	W：74.7mm（本体38.1）×H：28.7×D：22.4mm
本体材質	アルミダイキャスト　青色
コネクタ	BNCレセプタクル
質量	約50g

関連する製品資料

BN-LM05　リミッタ
