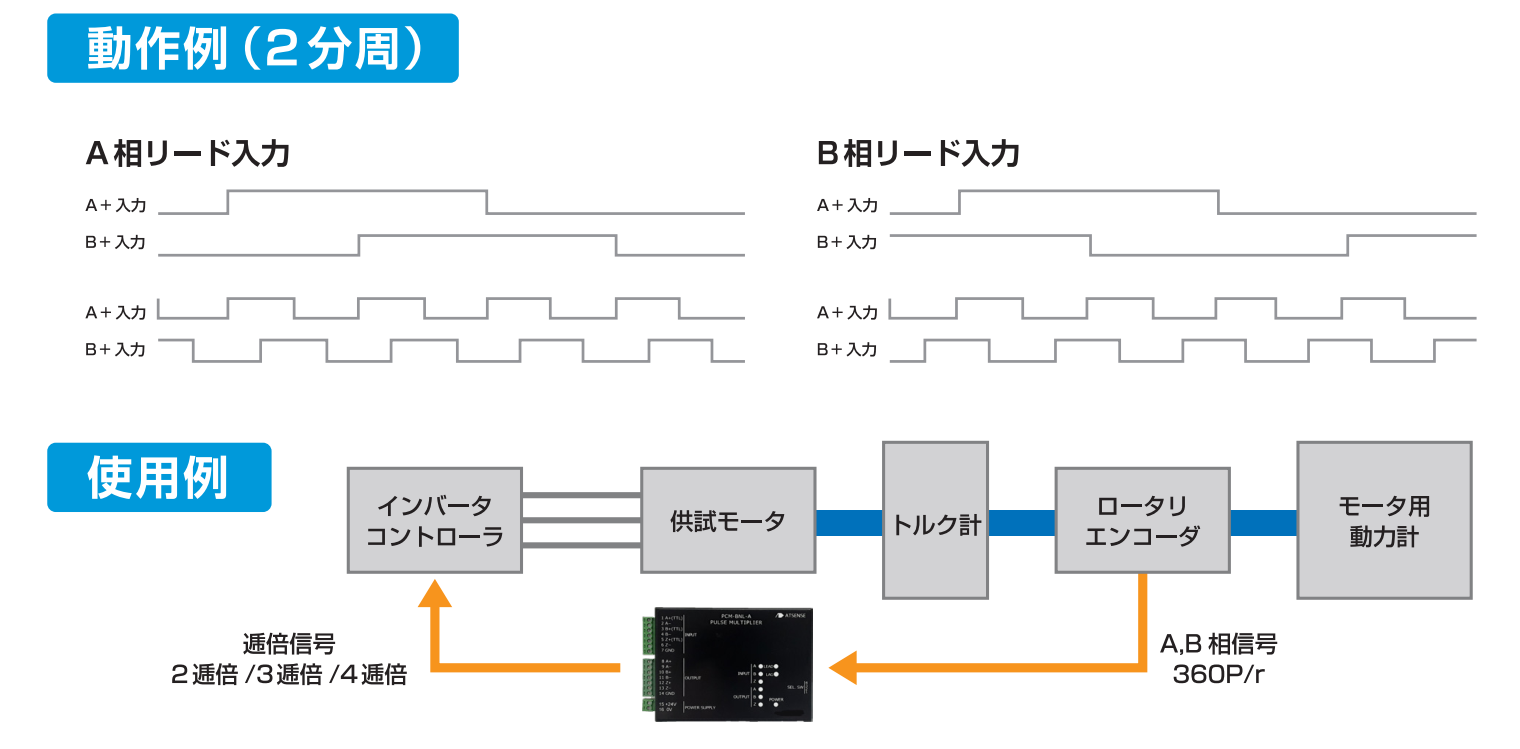

A/B相パルスの位相関係を維持したまま、2倍・3倍・4倍に逓倍します。
逓倍比は本体のスイッチで簡単に切り替え可能です。
| – 逓倍比 | パススルー/2逓倍/3逓倍/4逓倍 スイッチ切り替え Z相は逓倍設定に係わらず常にパススルー |
| – 入力周波数 | 入力：120kHz MAX (360P/r × 20000r/min = 120kHz) 出力：120kHz × 4逓倍 = 480kHz |
| – 入出力信号 | 入力：RS422 / TTL スイッチ切替 出力：RS422 準拠 / TTL |
| – DINレール取付可能 | |

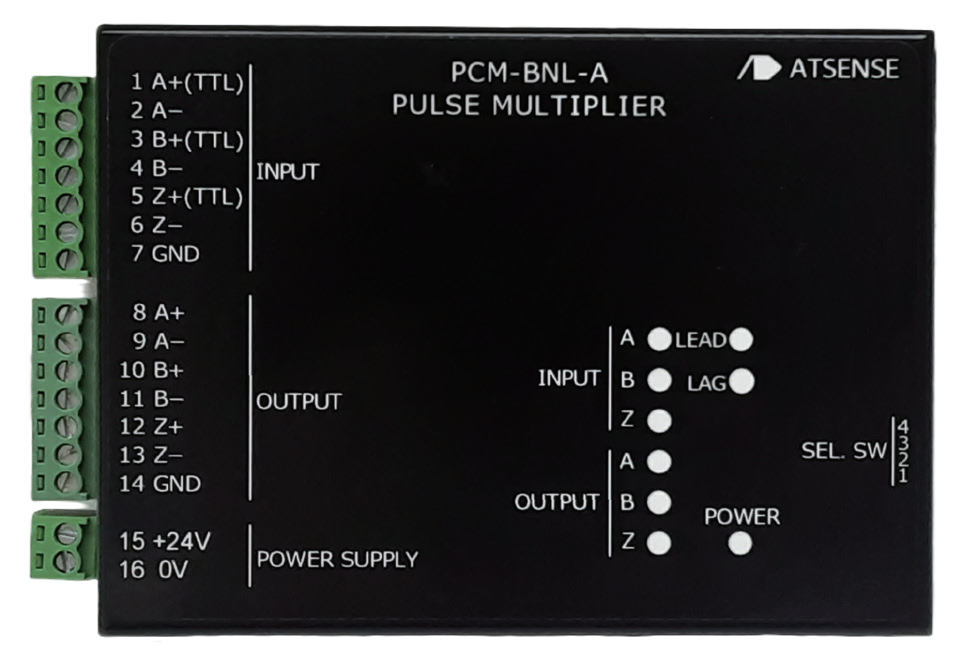

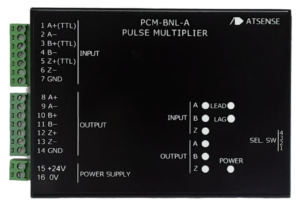

| 名称 | パルス逓倍器 | |
| 型式 | PCM-BNL-A | |
| 一般仕様 | ||
| 入力部 | 周波数：6～120kHz、12Hz以上で逓倍開始、 6Hz以下で逓倍停止及び出力レベル固定 信 号：RS422(終端抵抗220Ω) / TTL(5Vへ10Ωプルアップ) 素 子：74AHC相当、スイッチ切り替え |
|
| 出力部 | 逓倍比：1～4、スイッチ切り替え、 逓倍比1は全信号パススルー、Z相は常時パススルー 周波数：480kHz(MAX) 信 号：RS422(準拠) / TTL |
|
| 電源入力 | 電 圧：DC24V ± 10％ 60mA max、逆接保護付き | |
| コネクタ | 端子台：3.5mmピッチクランプケージネジ接続2ピース、 電線AWG28～16、剝きしろ約7mm 極 数：入出力部各7極、電源入力2極 |
|
| インジケータ | 電源及び入出力信号レベル、A/B相位相 | |
| 絶縁 | 電源入力 / 信号入出力 | |

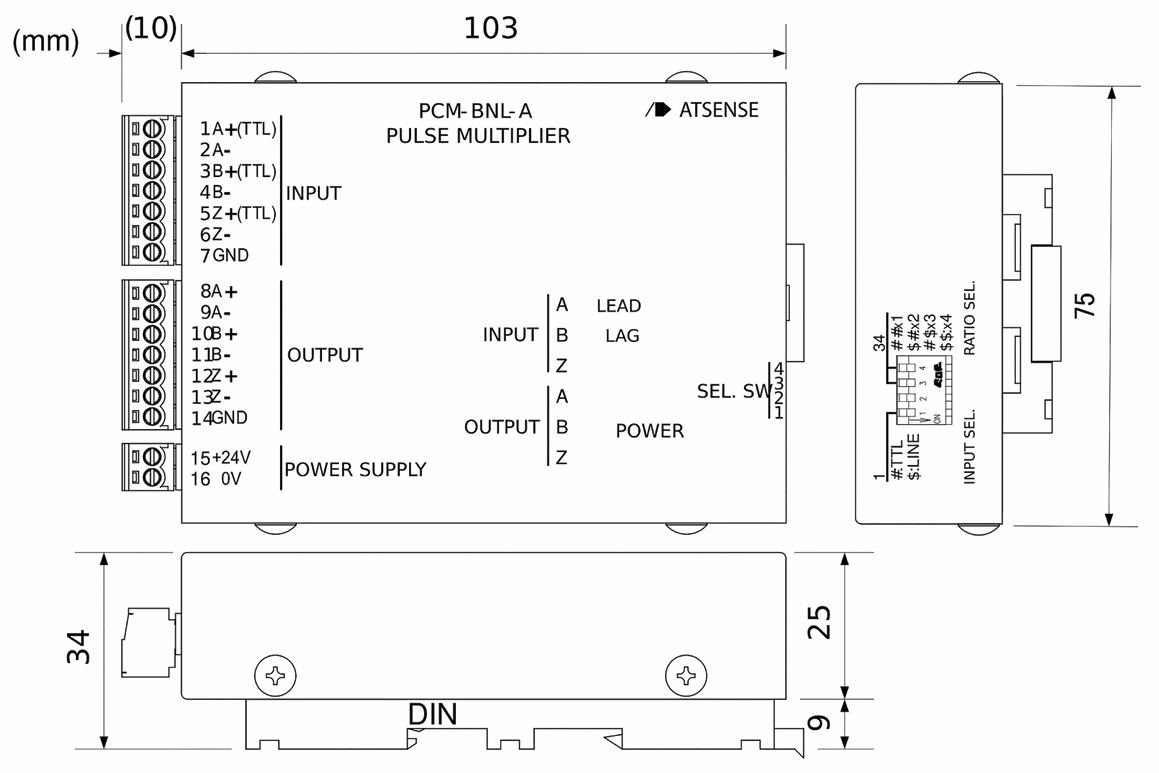

| 外形寸法 | 約 W:103 D:75 H:25(mm) (DINレール取付板、突起部除く) | |
| 質量 | 約 250g | |
| 使用温度範囲 | -20～＋50℃／85％RH以下(ただし、結露なき事) | |
